Závitník strojní ve šroubovici DIN 5156/35° G5/8 HSSE (4052)
Strojní závitník ve šroubovici
Za nákup tohoto produktu lze získat:19 bodů
Tento produkt lze získat za:1 859 bodů
Dostupnost:Skladem externě: expedice do týdne (> 50 ks)
Bližší informace o dostupnosti po
Katalogové číslo: 4052
Strojní závitník pro trubkový závit se šroubovitou drážkou, DIN 5156, vhodný pro konstrukční oceli, nelegované oceli, automatové oceli, alternativně tvárnou a temperovanou litinu, slitiny hliníku s Si<10 %
Parametry:
Závit G: Trubkový závit válcový
Schema profilu závitu: 55°
Norma závitu: DIN ISO 228
Typ N: Závitník pro oceli s pevností do 800 N/mm2
Materiál závitníku: Vysoce výkonná rychlořezná ocel HSSE
Norma závitníku: DIN 5156
Řezný kužel C: Délka 2-3 stoupání
Úhel šroubové drážky: 35°
Typ otvoru: Neprůchozí (délka závitu L < 2xd1)
Obráběné materiály:
| Skupina | Název | Řezná rychlost |
|---|---|---|
| P2.2 | Konstrukční oceli <800N/mm2 | 10-14 |
| P2.3 | Nelegované lité oceli <800N/mm2 | 10-14 |
| K6.2 | Tvárná a temper. litina | 4-7 |
| N8.1 | Legovaný hliník Si<10% | 14-20 |
| N10.2 | Slitiny mědi s dlouhou třískou | 6-10 |

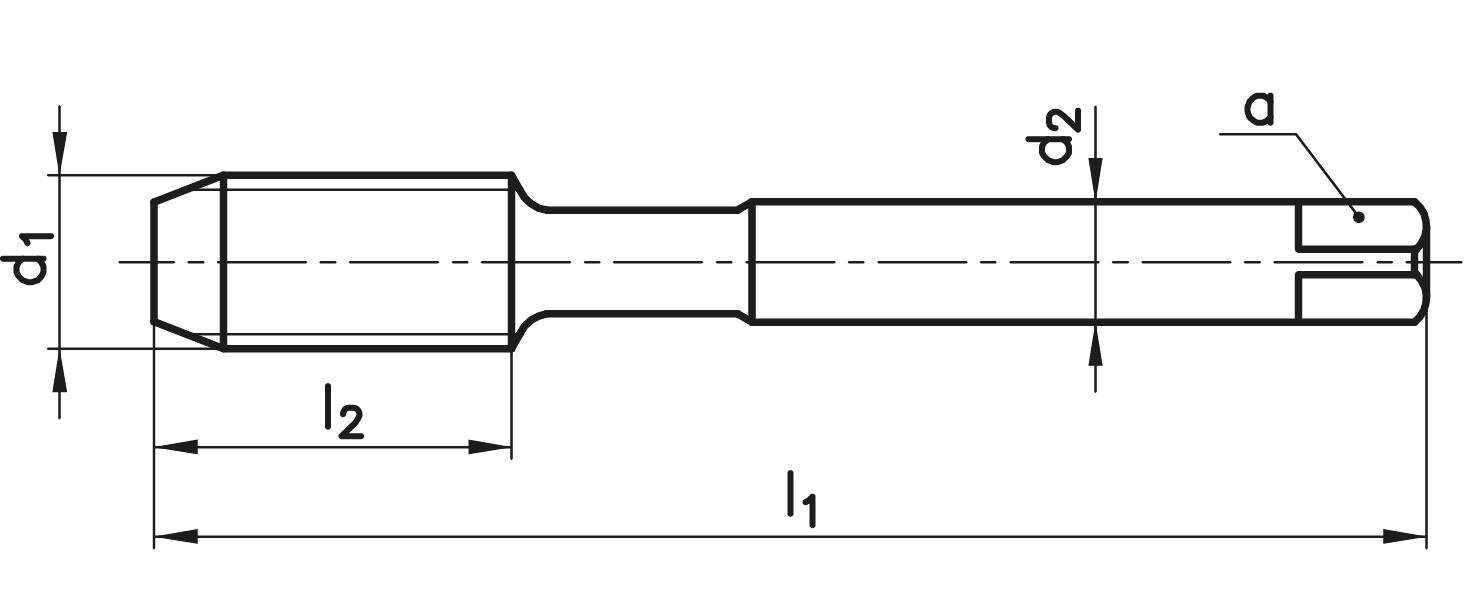

Rozměry výrobků:
| d1 | P | tol | l1 | l2 | d2 | a | otvor |
|---|---|---|---|---|---|---|---|
| G 1/8" | 28 | 90 | 12 | 7 | 5,5 | 8,8 | |
| G 1/4" | 19 | 100 | 16 | 11 | 9 | 11,8 | |
| G 3/8" | 19 | 100 | 16 | 12 | 9 | 15,25 | |
| G 1/2" | 14 | 125 | 20 | 16 | 12 | 19 | |
| G 5/8" | 14 | 125 | 20 | 18 | 14,5 | 21 | |
| G 3/4" | 14 | 140 | 22 | 20 | 16 | 24,5 | |
| G 7/8" | 14 | 150 | 26 | 22 | 18 | 28,25 | |
| G 1" | 11 | 160 | 30 | 25 | 20 | 30,75 | |
| G 1 1/8" | 11 | 170 | 30 | 28 | 22 | 35,5 | |
| G 1 1/4" | 11 | 170 | 30 | 32 | 24 | 39,5 | |
| G 1 1/2" | 11 | 190 | 32 | 36 | 29 | 45,25 |
| Obráběný materiál | P - Ocel, K - Litina, N - Neželezný materiál |
| Celková délka [mm] | 125,00 |
| Materiál nástroje | HSSE |
| Norma | DIN 5156/35° |
| Povlak | Ne |
| Průměr stopky [mm] | 18,00 |
| Průměr závitu | G5/8´´ |
| Řezná délka [mm] | 20,00 |
| Tolerance | A |
| Tvorba závitu | Strojní |
| Typ otvoru | Slepý |
| Typ závitu | G, BSP |
| Vnitřní chlazení | Ne |
| Výrobce | NAREX Ždánice |
