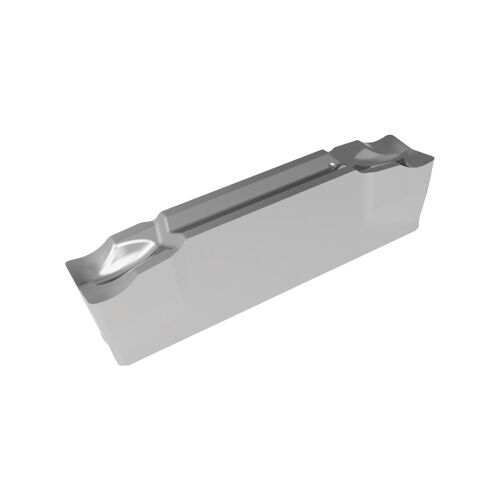

ACD 302-CM AP330M

ACD 302-CM AP330M - upichovací a zapichovací destička výrobce Achteck pro upichování a zapichování. Konkrétní varianta je dodávána v jakosti AP330M.

Jakost pro dokončovací, polodokončovací a hrubovací zapichování oceli a korozivzdorné oceli. Tepelná stabilita a odolnost proti vyštipování jsou vhodné zejména pro korozivzdorné oceli.

Geometrie s nízkými řeznými silami pro upichování a zapichování nízkouhlíkové a korozivzdorné oceli. Vhodná pro houževnaté materiály, trubky a tenkostěnné díly při malém až středním posuvu.

Použití a technické vlastnosti

Jakost AP330M je houževnatá PVD jakost pro zapichování a upichování korozivzdorných ocelí; použitelná je i na ocel. Povlak podporuje tepelnou stabilitu a odolnost proti tepelným trhlinám, zatímco substrát se zvýšenou houževnatostí omezuje vylamování ostří v náročných podmínkách.

Geometrie CM je určena pro vnější zapichování žárupevných a korozivzdorných materiálů při středním posuvu. Profil utvářeče podporuje kontrolu třísky a kvalitu povrchu.

Technické parametry

• Výrobce: Achteck
• Označení: ACD 302-CM AP330M
• Jakost: AP330M
• Povlak / provedení jakosti: PVD
• Geometrie: CM
• Maximální hloubka řezu CDX: 19,7 mm
• Šířka řezu CW: 3 mm
• Rohový rádius RE: 0,2 mm
• Délka destičky INSL: 20 mm
• Tloušťka destičky S: 5,1 mm

Rozsahy řezných parametrů

• Doporučený posuv při zapichování: 0,05-0,16 mm/ot

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
