AFM45-080-Z06-A27R-SD12-C

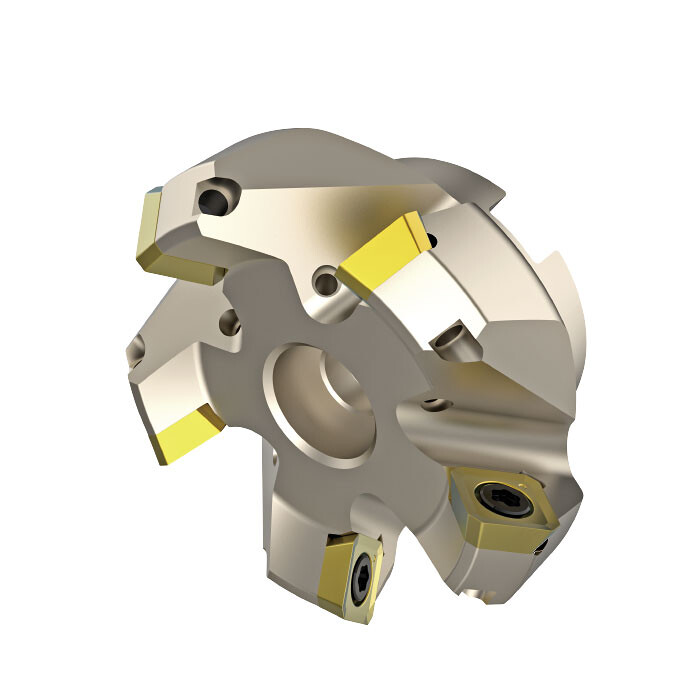

AFM45-080-Z06-A27R-SD12-C - těleso čelní frézy výrobce Achteck pro čelní frézování.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 80 mm; hloubka záběru APMX 6 mm.

Použití a technické vlastnosti

Systém SD umožňuje použití odpovídající velikosti destičky v tělesech s různým úhlem nastavení. Podle konstrukce tělesa zahrnuje čelní frézování, drážkování, sražení hran a zanořování. Konkrétní úhel, hloubku řezu a osazení určují parametry vybraného tělesa.

Technické parametry

• Výrobce: Achteck
• Označení: AFM45-080-Z06-A27R-SD12-C
• Řezný průměr DC: 80 mm
• Maximální řezný průměr DCX: 93 mm
• Průměr připojovací plochy DCSFMS: 52 mm
• Průměr upínacího otvoru DCB: 27 mm
• Rozměr DCCB1: 20 mm
• Rozměr DCCB2: 14 mm
• Celková délka LF: 50 mm
• Rozměr CBDP: 29 mm
• Rozměr KDP: 7,2 mm
• Rozměr KWW: 12,4 mm
• Maximální hloubka záběru APMX: 6 mm
• Počet zubů Z: 6
• Hmotnost: 1,1 kg
• Kompatibilní destičky / řady destiček: SD..1204..EN..
