AFM45-080-Z07-A27R-XN07-C

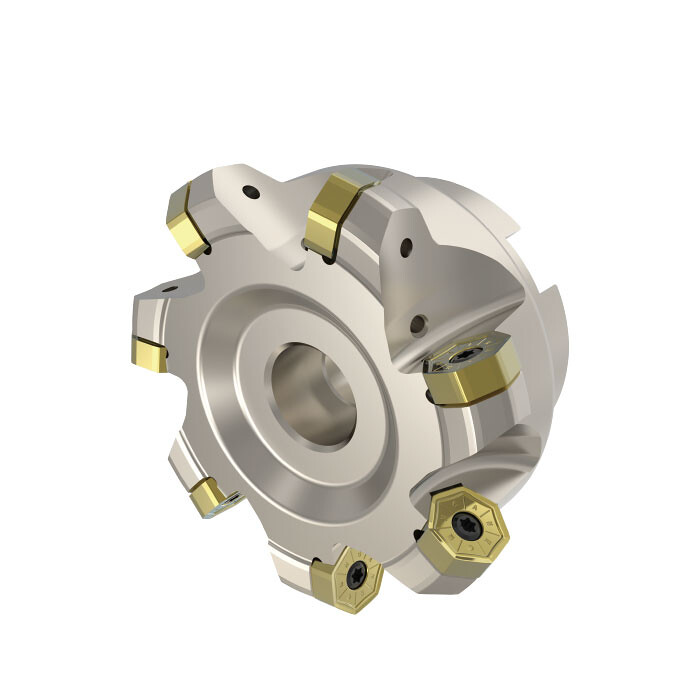

AFM45-080-Z07-A27R-XN07-C - těleso čelní frézy výrobce Achteck pro čelní frézování.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 80 mm; hloubka záběru APMX 3,5 mm.

Použití a technické vlastnosti

Systém XN využívá oboustranné sedmiúhelníkové destičky se čtrnácti břity pro čelní frézování. Úhel nastavení 45 stupňů a kladný úhel čela podporují plynulý řez. Šroubové a klínové upínání představují odlišné konstrukce; pro klínové provedení výrobce uvádí použití na litině.

Technické parametry

• Výrobce: Achteck
• Označení: AFM45-080-Z07-A27R-XN07-C
• Řezný průměr DC: 80 mm
• Maximální řezný průměr DCX: 89,7 mm
• Průměr připojovací plochy DCSFMS: 62 mm
• Průměr upínacího otvoru DCB: 27 mm
• Rozměr DCCB1: 20 mm
• Rozměr DCCB2: 14 mm
• Celková délka LF: 50 mm
• Rozměr CBDP: 29 mm
• Rozměr KDP: 7,2 mm
• Rozměr KWW: 12,4 mm
• Maximální hloubka záběru APMX: 3,5 mm
• Počet zubů Z: 7
• Hmotnost: 1,3 kg
• Kompatibilní destičky / řady destiček: XN..0705..
