AFM45-160-Z20-A40L-XN09-W

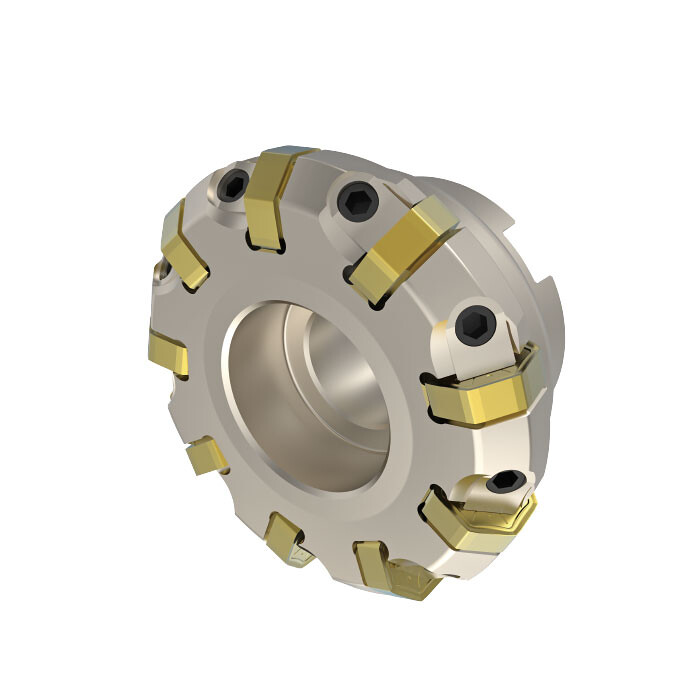

AFM45-160-Z20-A40L-XN09-W - těleso čelní frézy výrobce Achteck pro čelní frézování.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 160 mm; hloubka záběru APMX 5 mm.

Použití a technické vlastnosti

Systém XN využívá oboustranné sedmiúhelníkové destičky se čtrnácti břity pro čelní frézování. Úhel nastavení 45 stupňů a kladný úhel čela podporují plynulý řez. Šroubové a klínové upínání představují odlišné konstrukce; pro klínové provedení výrobce uvádí použití na litině.

Technické parametry

• Výrobce: Achteck
• Označení: AFM45-160-Z20-A40L-XN09-W
• Řezný průměr DC: 160 mm
• Maximální řezný průměr DCX: 172,7 mm
• Průměr připojovací plochy DCSFMS: 107 mm
• Průměr upínacího otvoru DCB: 40 mm
• Rozměr DBC1: 66,7 mm
• Rozměr DCCB3: 14 mm
• Rozměr DCCB4: 20 mm
• Celková délka LF: 63 mm
• Rozměr CBDP: 32 mm
• Rozměr KDP: 9,0 mm
• Rozměr KWW: 16,4 mm
• Maximální hloubka záběru APMX: 5 mm
• Počet zubů Z: 20
• Hmotnost: 4,9 kg
