AHM15-125-Z08-100A40R-XD12-C

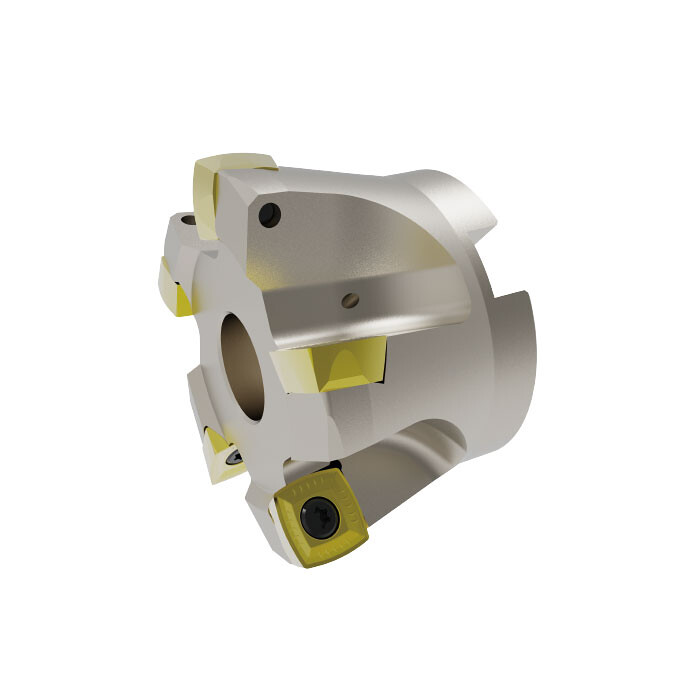

AHM15-125-Z08-100A40R-XD12-C - těleso vysokoposuvové frézy výrobce Achteck pro vysokoposuvové frézování.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 125 mm; hloubka záběru APMX 1,6 mm.

Použití a technické vlastnosti

Systém XD je určen pro frézování s vysokým posuvem, čelní obrábění, šikmé a šroubovicové zanořování, axiální zanořování a drážkování. Oblouková hrana a převaha axiální složky zatížení podporují stabilní řez. Geometrie ve tvaru S podporuje zanořovací operace.

Technické parametry

• Výrobce: Achteck
• Označení: AHM15-125-Z08-100A40R-XD12-C
• Řezný průměr DC: 125 mm
• Průměr připojovací plochy DCSFMS: 100 mm
• Průměr upínacího otvoru DCB: 40 mm
• Rozměr DCCB1: 33 mm
• Rozměr DCCB2: 22 mm
• Celková délka LF: 63 mm
• Rozměr CBDP: 38 mm
• Rozměr KDP: 9,2 mm
• Rozměr KWW: 16,4 mm
• Maximální hloubka záběru APMX: 1,6 mm
• Počet zubů Z: 8
• Hmotnost: 3,4 kg
• Kompatibilní destičky / řady destiček: XD..1205..
