APE90-040-Z03-A16R-LN09-L40-F-C

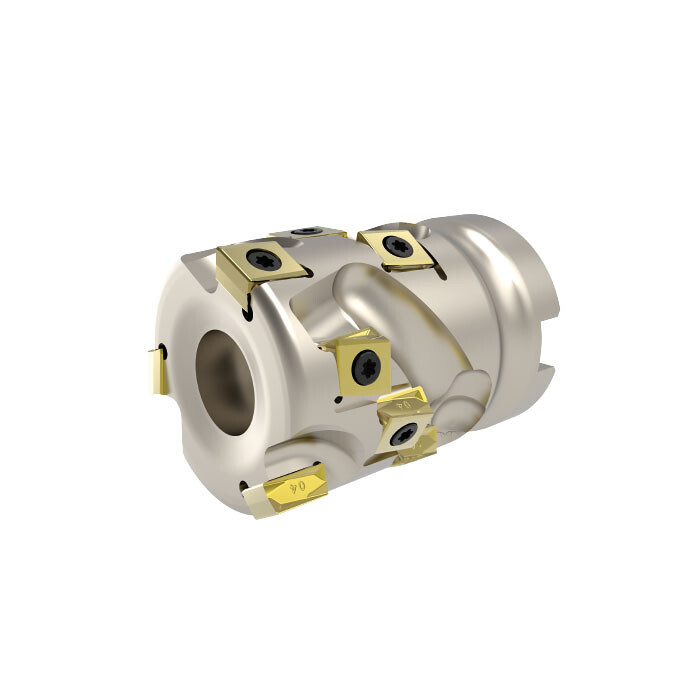

APE90-040-Z03-A16R-LN09-L40-F-C - těleso frézy výrobce Achteck pro frézování s vyměnitelnými destičkami.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 40 mm; hloubka záběru APMX 39 mm.

Použití a technické vlastnosti

Tangenciální uložení destiček zvětšuje nosný průřez frézovacího tělesa. Větší tloušťka destičky ve směru řezné síly podporuje tuhost a přenos zatížení. Kladný axiální úhel čela usnadňuje řez a odvod třísek při frézování osazení.

Technické parametry

• Výrobce: Achteck
• Označení: APE90-040-Z03-A16R-LN09-L40-F-C
• Řezný průměr DC: 40 mm
• Průměr připojovací plochy DCSFMS: 38 mm
• Průměr upínacího otvoru DCB: 16 mm
• Rozměr DCCB1: 15 mm
• Rozměr DCCB2: 9 mm
• Celková délka LF: 65 mm
• Rozměr CBDP: 54 mm
• Rozměr KDP: 5,8 mm
• Rozměr KWW: 8,4 mm
• Maximální hloubka záběru APMX: 39 mm
• Počet zubů Z: 3
• Počet řad: 5
• Počet destiček: 15
• Hmotnost: 0,4 kg
• Upínací šroub: SH080500
• Kompatibilní destičky / řady destiček: LN..0904..
