APM00-025-Z03-M12R-RO10-C

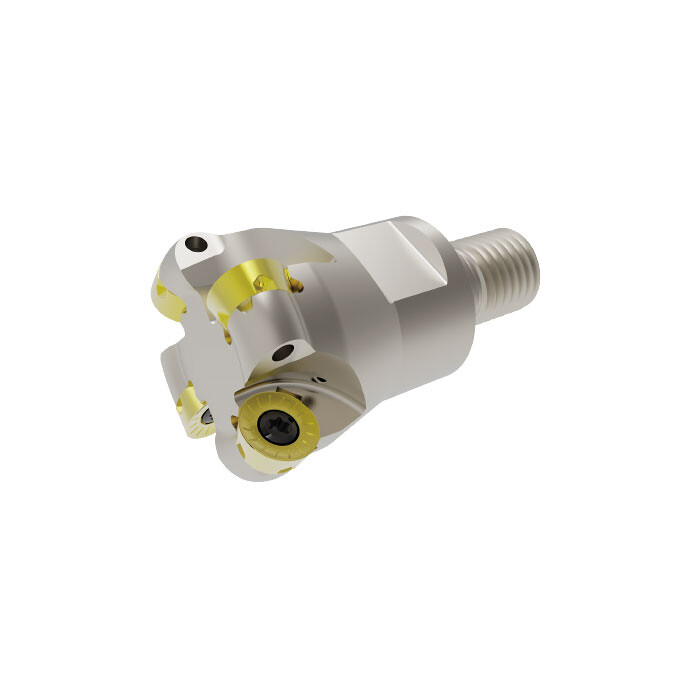

APM00-025-Z03-M12R-RO10-C - těleso kopírovací frézy výrobce Achteck pro kopírovací frézování.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 15 mm; hloubka záběru APMX 5 mm; celková délka OAL 57 mm; průměr stopky DCON 12,5 mm.

Použití a technické vlastnosti

Systém RO je určen pro kopírovací a profilové frézování, zejména v leteckém a energetickém průmyslu. Tvar dosedací plochy brání nežádoucímu pootočení destičky. Broušené plochy a upravená řezná hrana podporují přesné ustavení a stabilitu řezu.

Technické parametry

• Výrobce: Achteck
• Označení: APM00-025-Z03-M12R-RO10-C
• Řezný průměr DC: 15 mm
• Maximální řezný průměr DCX: 25 mm
• Průměr připojovací plochy DCSFMS: 23 mm
• Průměr stopky DCON: 12,5 mm
• Celková délka OAL: 57 mm
• Délka LF: 35 mm
• Připojovací závit CRKS: M12
• Maximální hloubka záběru APMX: 5 mm
• Počet zubů Z: 3
• Hmotnost: 0,1 kg
• Kompatibilní destičky / řady destiček: RO..10T3..
