APM00-063-Z06-A22R-RO12-C

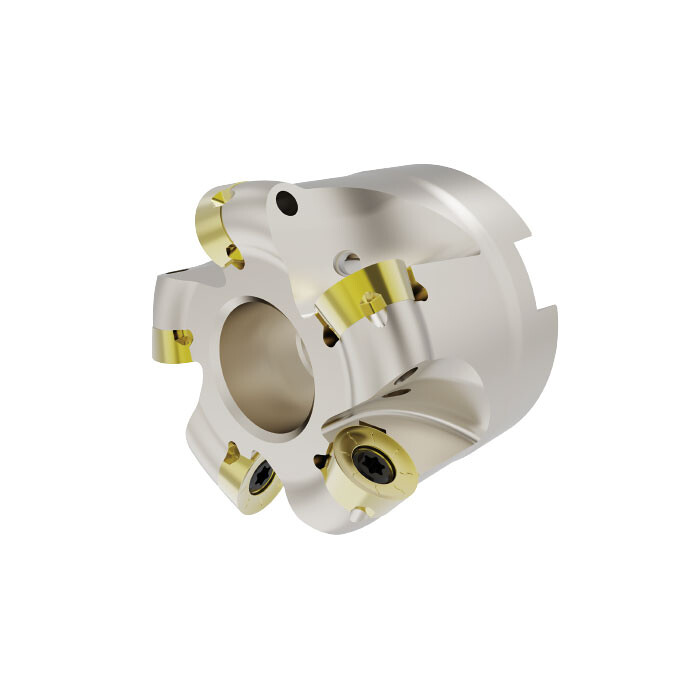

APM00-063-Z06-A22R-RO12-C - těleso kopírovací frézy výrobce Achteck pro kopírovací frézování.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 51 mm; hloubka záběru APMX 6 mm.

Použití a technické vlastnosti

Systém RO je určen pro kopírovací a profilové frézování, zejména v leteckém a energetickém průmyslu. Tvar dosedací plochy brání nežádoucímu pootočení destičky. Broušené plochy a upravená řezná hrana podporují přesné ustavení a stabilitu řezu.

Technické parametry

• Výrobce: Achteck
• Označení: APM00-063-Z06-A22R-RO12-C
• Řezný průměr DC: 51 mm
• Maximální řezný průměr DCX: 63 mm
• Průměr připojovací plochy DCSFMS: 48 mm
• Průměr upínacího otvoru DCB: 22 mm
• Rozměr DCCB1: 18 mm
• Rozměr DCCB2: 11 mm
• Celková délka LF: 40 mm
• Rozměr CBDP: 26 mm
• Rozměr KDP: 6,5 mm
• Rozměr KWW: 10,4 mm
• Maximální hloubka záběru APMX: 6 mm
• Počet zubů Z: 6
• Hmotnost: 0,6 kg
• Kompatibilní destičky / řady destiček: RO..1204..
