ASM90-063-Z06-A22R-AP17-C

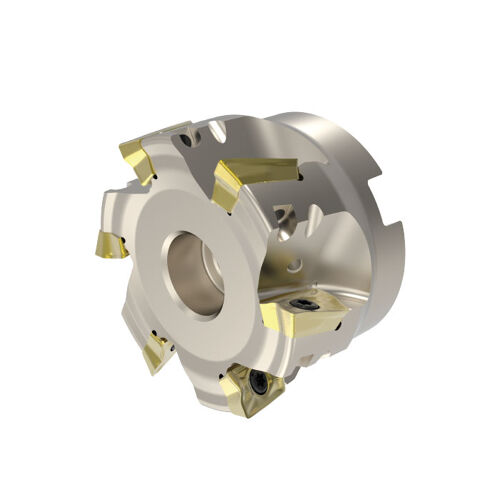

ASM90-063-Z06-A22R-AP17-C - těleso rohové frézy výrobce Achteck pro frézování osazení.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 63 mm; hloubka záběru APMX 15,5 mm.

Použití a technické vlastnosti

Systém AP je určen pro pravoúhlé frézování osazení s pozitivními destičkami. Kombinuje lehký řez a hladicí geometrii pro kvalitní povrch; podle utvářeče je vhodný pro hrubování, polodokončování i dokončování. Kompatibilitu s jinými tělesy nelze odvozovat pouze z podobného tvaru destičky.

Technické parametry

• Výrobce: Achteck
• Označení: ASM90-063-Z06-A22R-AP17-C
• Řezný průměr DC: 63 mm
• Průměr připojovací plochy DCSFMS: 55 mm
• Průměr upínacího otvoru DCB: 22 mm
• Rozměr DCCB1: 18 mm
• Rozměr DCCB2: 11 mm
• Celková délka LF: 40 mm
• Rozměr CBDP: 26 mm
• Rozměr KDP: 6,5 mm
• Rozměr KWW: 10,4 mm
• Maximální hloubka záběru APMX: 15,5 mm
• Počet zubů Z: 6
• Hmotnost: 0,6 kg
• Kompatibilní destičky / řady destiček: AP..1705..
