ATD 303-TS AP301U

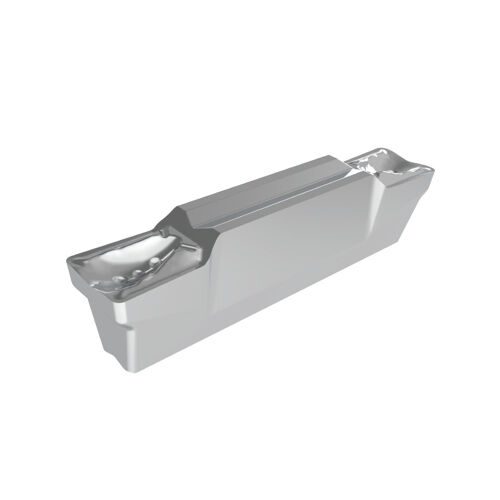

ATD 303-TS AP301U - zapichovací destička výrobce Achteck pro zapichování a soustružení. Konkrétní varianta je dodávána v jakosti AP301U.

Jemnozrnná povlakovaná jakost pro zapichování oceli, korozivzdorné oceli a žárupevných slitin.

Víceúčelová geometrie pro vnější, vnitřní a čelní zapichování a soustružení i upichování, při malém až středním posuvu.

Použití a technické vlastnosti

Dvojbřitá destička s geometrií TS je určena pro kombinované zapichování a soustružení. Podle odpovídajícího držáku umožňuje vnější, vnitřní a čelní obrábění i upichování. Dvojitý úhel hřbetu zvětšuje prostor proti kolizi při obrábění menších průměrů; ostrá hrana podporuje kvalitní povrch.

Technické parametry

• Výrobce: Achteck
• Označení: ATD 303-TS AP301U
• Jakost: AP301U
• Povlak / provedení jakosti: PVD
• Geometrie: TS
• Maximální hloubka řezu CDX: 19,7 mm
• Šířka řezu CW: 3 mm
• Rohový rádius RE: 0,3 mm
• Délka destičky INSL: 20,7 mm
• Tloušťka destičky S: 5,1 mm

Rozsahy řezných parametrů

• Doporučený posuv při zapichování: 0,05-0,25 mm/ot
• Doporučený posuv při soustružení: 0,15-0,23 mm/ot
• Doporučená hloubka řezu ap: 0,45-2,00 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
