ATM60-013-Z01-035-W12R-06-010

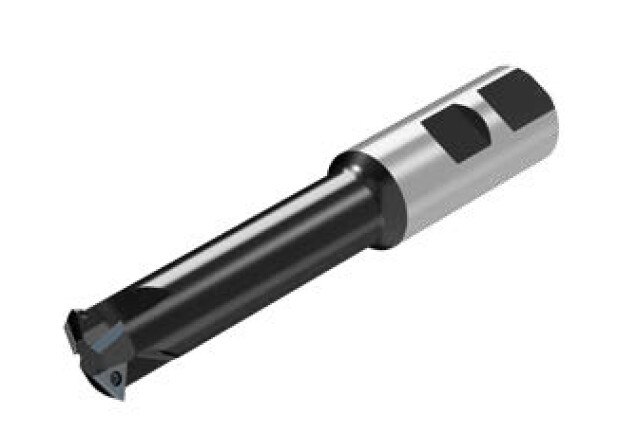

ATM60-013-Z01-035-W12R-06-010 - těleso závitové frézy výrobce Achteck pro frézování závitů.

Těleso pro frézování závitů je určeno pro uvedenou velikost vyměnitelných destiček. Zkontrolujte minimální velikost závitu a maximální stoupání konkrétní varianty.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 13 mm; průměr stopky DCON 12 mm.

Použití a technické vlastnosti

ATM60 je systém s jednořadými vyměnitelnými destičkami pro frézování vnitřních závitů středních a větších průměrů. Vnitřní přívod chladiva podporuje odvod třísek. Minimální průměr, stoupání a dosažitelná hloubka závitu se řídí konkrétním tělesem a profilem destičky.

Technické parametry

• Výrobce: Achteck
• Označení: ATM60-013-Z01-035-W12R-06-010
• Minimální velikost závitu DN: M16/M18
• Stoupání závitu: 2,5/2 mm
• Řezný průměr DC: 13 mm
• Délka hlavy LH: 35 mm
• Rozměr TP: 10 mm
• Celková délka LF: 86 mm
• Průměr stopky DCON: 12 mm
• Počet zubů Z: 1
• Počet destiček: 3
• Kompatibilní destičky / řady destiček: TM-06
