ATM60-024-Z01-064-W25R-09-010.5

ATM60-024-Z01-064-W25R-09-010.5 - těleso závitové frézy výrobce Achteck pro frézování závitů.

Těleso pro frézování závitů je určeno pro uvedenou velikost vyměnitelných destiček. Zkontrolujte minimální velikost závitu a maximální stoupání konkrétní varianty.

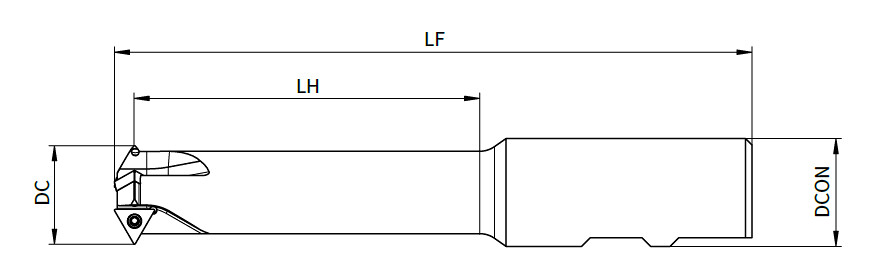

Hlavní rozměry tohoto provedení: průměr / rozsah DC 24 mm; průměr stopky DCON 25 mm.

Použití a technické vlastnosti

ATM60 je systém s jednořadými vyměnitelnými destičkami pro frézování vnitřních závitů středních a větších průměrů. Vnitřní přívod chladiva podporuje odvod třísek. Minimální průměr, stoupání a dosažitelná hloubka závitu se řídí konkrétním tělesem a profilem destičky.

Technické parametry

• Výrobce: Achteck
• Označení: ATM60-024-Z01-064-W25R-09-010.5
• Minimální velikost závitu DN: M30/M33
• Stoupání závitu: 3,5/1,5 mm
• Řezný průměr DC: 24 mm
• Délka hlavy LH: 64 mm
• Rozměr TP: 10,5 mm
• Celková délka LF: 131 mm
• Průměr stopky DCON: 25 mm
• Počet zubů Z: 1
• Počet destiček: 6
• Kompatibilní destičky / řady destiček: TM-06
