CCGW 120408-S01020-SL-2 PB30

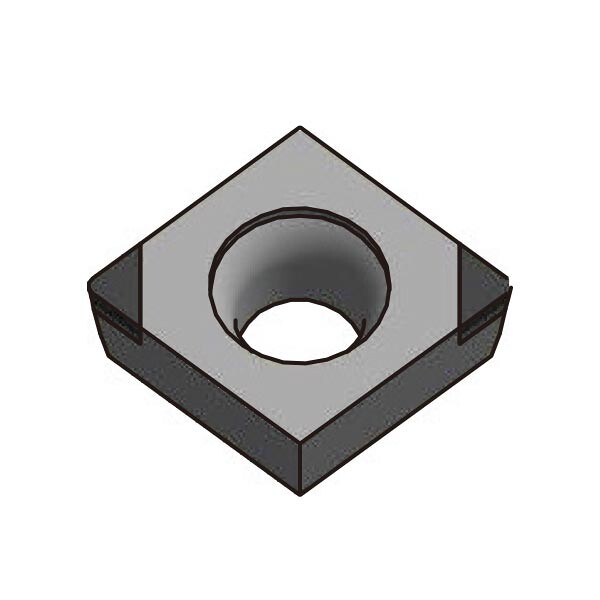

CCGW 120408-S01020-SL-2 PB30 - soustružnická destička PCBN výrobce Achteck pro soustružení tvrdých materiálů. Konkrétní varianta je dodávána v jakosti PB30. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 7°.

Jakost PB30 s nízkým obsahem CBN je určena pro souvislé soustružení kalené oceli při vyšší rychlosti a pro lehce přerušovaný řez.

Provedení S spojuje ochrannou fazetku se zaoblením ostří.

Použití a technické vlastnosti

Jakost PCBN PB30 kombinuje odolnost proti opotřebení a rázům pro souvislé a lehce přerušované soustružení kalených ocelí. Nejde o totožnou jakost s novějšími označeními ABN; při výměně je nutné zachovat přesné materiálové provedení.

Destička používá pevně připojenou řeznou část ze supertvrdého materiálu. Přesné osazení a identifikace jednotlivých špiček usnadňují správné využití břitů a jejich kontrolu při výměně.

Technické parametry

• Výrobce: Achteck
• Označení: CCGW 120408-S01020-SL-2 PB30
• Provedení destičky podle úhlu hřbetu: pozitivní (7°)
• Jakost: PB30
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 80°
• Řezný materiál: polykrystalický kubický nitrid boru (PCBN)
• Obsah CBN: nízký
• Oblast použití jakosti ISO: H05-H15
• Úprava řezné hrany: S01020
• Šířka fazetky: 0,1 mm
• Úhel fazetky: 20°
• Konstrukce destičky: SL
• Počet řezných hran: 2
• Rohový rádius RE: 0,8 mm
• Průměr vepsané kružnice IC: 12,7 mm
• Tloušťka destičky S: 4,76 mm
• Délka řezné hrany LE: 2,2 mm
• Průměr otvoru D1: 5,5 mm
• Úhel hřbetu AN: 7°

Rozsahy řezných parametrů

• Doporučený posuv: 0,03-0,3 mm/ot
• Doporučená hloubka řezu ap: 0,05-0,5 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
