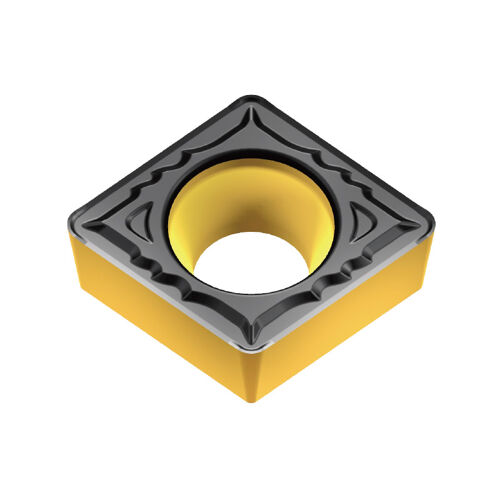

CCMT 120412E-PC2 AP100S

CCMT 120412E-PC2 AP100S - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AP100S. Destička má pozitivní provedení s jmenovitým úhlem hřbetu 7°.

První volba pro žárupevné slitiny. Vysoká tvrdost a odolnost proti plastické deformaci podporují odolnost břitu proti opotřebení.

Ostrá geometrie pro polodokončování oceli a korozivzdorné oceli, s nízkými řeznými silami a řízeným odvodem třísek.

Použití a technické vlastnosti

Jakost AP100S je určena pro soustružení vysokoteplotních žárupevných slitin a pro dokončování korozivzdorných ocelí při vyšších řezných rychlostech. Submikronový tvrdokovový substrát a nanovrstvený PVD povlak podporují tvrdost, odolnost proti oxidaci a opotřebení. Dodatečně upravený hladký povrch omezuje tvorbu nárůstku.

Technické parametry

• Výrobce: Achteck
• Označení: CCMT 120412E-PC2 AP100S
• Provedení destičky podle úhlu hřbetu: pozitivní (7°)
• Jakost: AP100S
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 80°
• Provedení řezného materiálu / povlak: PVD
• Oblast použití jakosti ISO: S10 (S05-S20)
• Geometrie / utvářeč třísky: PC2
• Rohový rádius RE: 1,20 mm
• Průměr vepsané kružnice IC: 12,688 mm
• Tloušťka destičky S: 4,76 mm
• Průměr otvoru D1: 5,50 mm
• Úhel hřbetu AN: 7°

Rozsahy řezných parametrů

• Doporučený posuv: 0,16-0,48 mm/ot
• Doporučená hloubka řezu ap: 1,05-3,90 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
