CNMG 120408E-PD5 AC350P

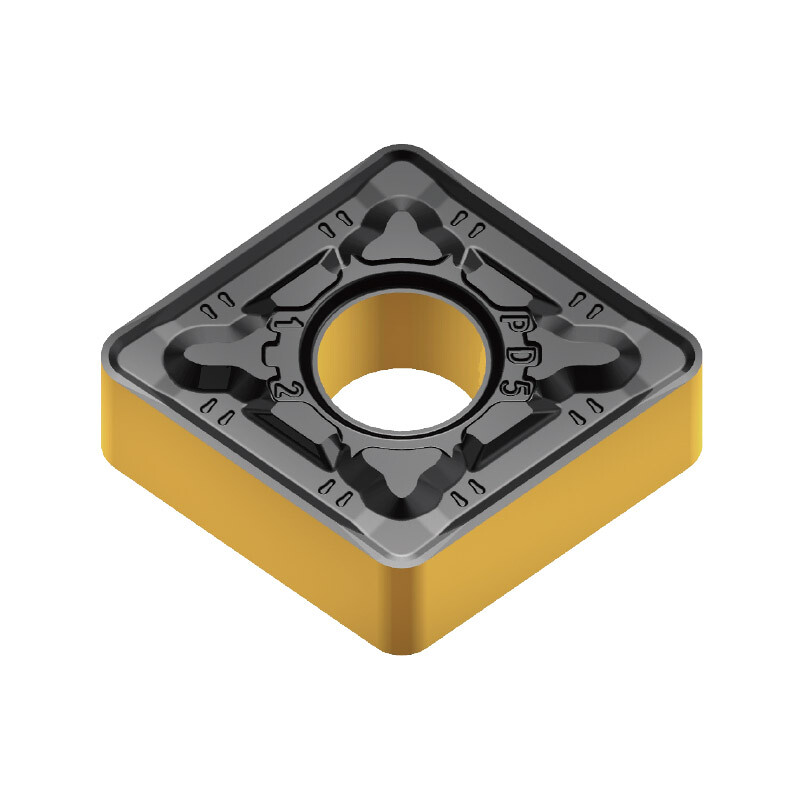

CNMG 120408E-PD5 AC350P - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AC350P. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost pro hrubovací soustružení oceli a ocelolitiny za zhoršených podmínek. Pevná řezná hrana je určena také pro přerušované obrábění s vysokým úběrem.

Alternativní geometrie pro hrubování oceli. Dvojitý úhel čela snižuje řezné síly a podporuje lámání třísky i při menší hloubce řezu.

Použití a technické vlastnosti

Jakost AC350P s CVD povlakem a velmi houževnatým substrátem je určena pro střední a hrubovací soustružení oceli při nižších řezných rychlostech. Vyniká odolností proti vyštipování v těžkém a silně přerušovaném řezu; použít ji lze také pro souvislý řez.

Technické parametry

• Výrobce: Achteck
• Označení: CNMG 120408E-PD5 AC350P
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AC350P
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 80°
• Jmenovitý úhel hřbetu: 0°
• Provedení řezného materiálu / povlak: CVD
• Oblast použití jakosti ISO: P35 (P30-P45)
• Geometrie / utvářeč třísky: PD5
• Rohový rádius RE: 0,80 mm
• Průměr vepsané kružnice IC: 12,70 mm
• Tloušťka destičky S: 4,76 mm
• Průměr otvoru D1: 5,16 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,20-0,60 mm/ot
• Doporučená hloubka řezu ap: 1,20-6,40 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
