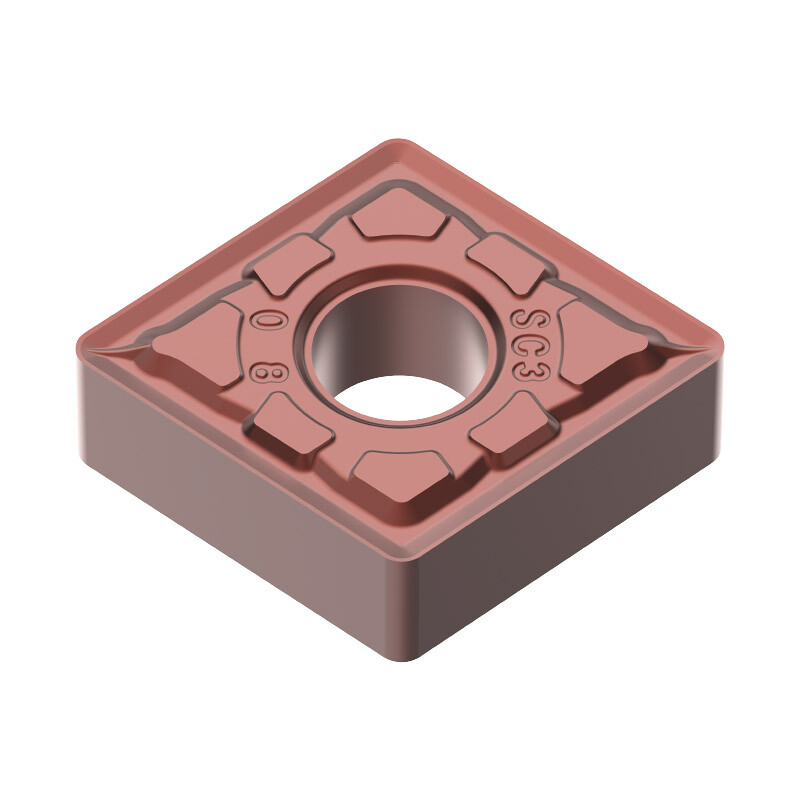

CNMG 160612E-SC3 AP100S

CNMG 160612E-SC3 AP100S - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AP100S. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

První volba pro žárupevné slitiny. Vysoká tvrdost a odolnost proti plastické deformaci podporují odolnost břitu proti opotřebení.

Geometrie pro střední soustružení žárupevných a titanových slitin. Velký úhel čela a úzká fazetka umožňují lehký řez; geometrie je použitelná i pro měkkou ocel.

Použití a technické vlastnosti

Jakost AP100S je určena pro soustružení vysokoteplotních žárupevných slitin a pro dokončování korozivzdorných ocelí při vyšších řezných rychlostech. Submikronový tvrdokovový substrát a nanovrstvený PVD povlak podporují tvrdost, odolnost proti oxidaci a opotřebení. Dodatečně upravený hladký povrch omezuje tvorbu nárůstku.

Technické parametry

• Výrobce: Achteck
• Označení: CNMG 160612E-SC3 AP100S
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AP100S
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 80°
• Jmenovitý úhel hřbetu: 0°
• Provedení řezného materiálu / povlak: PVD
• Oblast použití jakosti ISO: S10 (S05-S20)
• Geometrie / utvářeč třísky: SC3
• Rohový rádius RE: 1,20 mm
• Průměr vepsané kružnice IC: 15,875 mm
• Tloušťka destičky S: 6,35 mm
• Průměr otvoru D1: 6,35 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,23-0,66 mm/ot
• Doporučená hloubka řezu ap: 1,20-5,30 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
