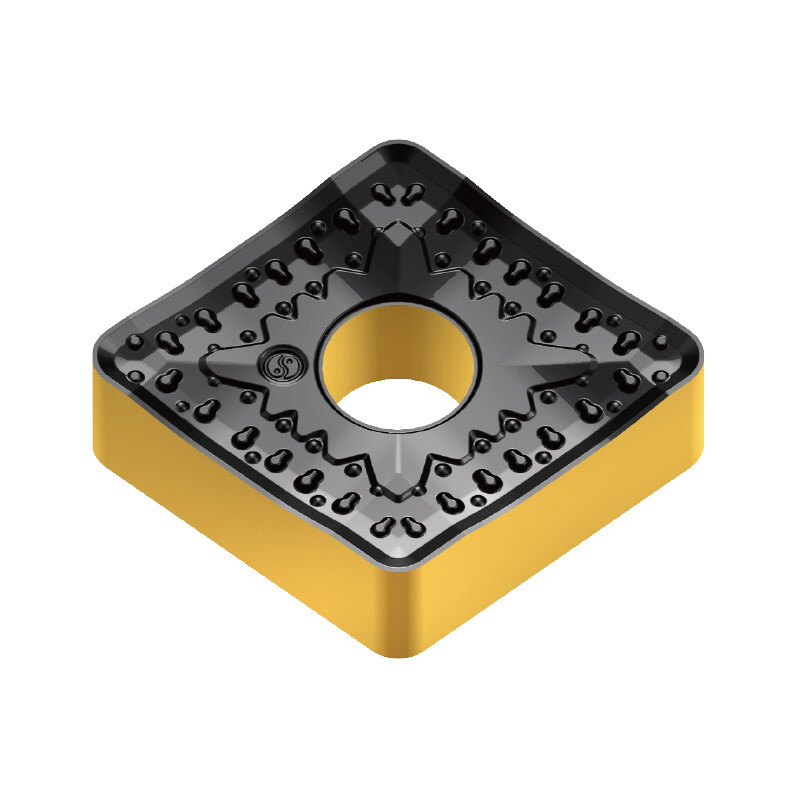

CNMM 190624E-PD8 AC350P

CNMM 190624E-PD8 AC350P - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AC350P. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost pro hrubovací soustružení oceli a ocelolitiny za zhoršených podmínek. Pevná řezná hrana je určena také pro přerušované obrábění s vysokým úběrem.

Geometrie pro těžké soustružení měkké oceli a korozivzdorné oceli, použitelná také pro litinu. Nízké řezné síly jsou výhodné u strojů s menším výkonem.

Použití a technické vlastnosti

Jakost AC350P s CVD povlakem a velmi houževnatým substrátem je určena pro střední a hrubovací soustružení oceli při nižších řezných rychlostech. Vyniká odolností proti vyštipování v těžkém a silně přerušovaném řezu; použít ji lze také pro souvislý řez.

Technické parametry

• Výrobce: Achteck
• Označení: CNMM 190624E-PD8 AC350P
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AC350P
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 80°
• Jmenovitý úhel hřbetu: 0°
• Provedení řezného materiálu / povlak: CVD
• Oblast použití jakosti ISO: P35 (P30-P45)
• Geometrie / utvářeč třísky: PD8
• Rohový rádius RE: 2,40 mm
• Průměr vepsané kružnice IC: 19,05 mm
• Tloušťka destičky S: 6,35 mm
• Průměr otvoru D1: 7,94 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,48-0,96 mm/ot
• Doporučená hloubka řezu ap: 4,32-7,70 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
