DNGA 150408-S01020-SL-2 PB90

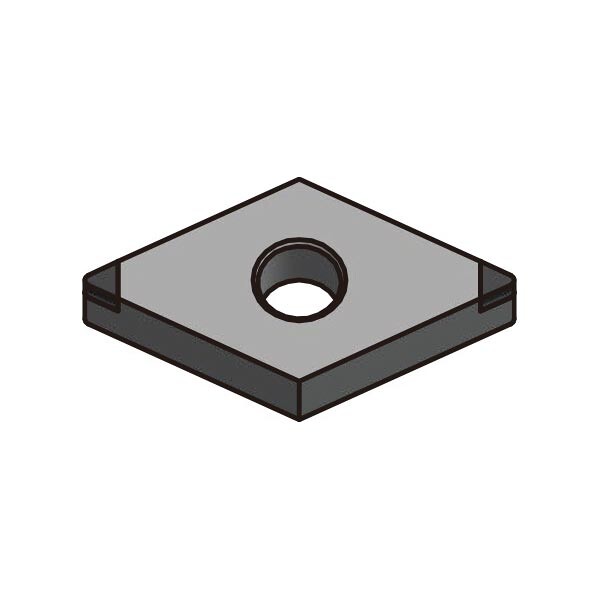

DNGA 150408-S01020-SL-2 PB90 - soustružnická destička PCBN výrobce Achteck pro soustružení tvrdých materiálů. Konkrétní varianta je dodávána v jakosti PB90. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Jakost PB90 s vysokým obsahem CBN a pevnou řeznou hranou je doporučena pro litiny včetně tvrzené litiny. Katalog ji uvádí také pro silně přerušované soustružení kalené oceli.

Provedení S spojuje ochrannou fazetku se zaoblením ostří.

Použití a technické vlastnosti

PCBN PB90 je zaměřena na obrábění litiny a na silně přerušované soustružení kalených ocelí či materiálů práškové metalurgie. Kombinuje odolnost proti opotřebení s houževnatostí a odolností proti rázům.

Destička používá pevně připojenou řeznou část ze supertvrdého materiálu. Přesné osazení a identifikace jednotlivých špiček usnadňují správné využití břitů a jejich kontrolu při výměně.

Technické parametry

• Výrobce: Achteck
• Označení: DNGA 150408-S01020-SL-2 PB90
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: PB90
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 55°
• Jmenovitý úhel hřbetu: 0°
• Řezný materiál: polykrystalický kubický nitrid boru (PCBN)
• Obsah CBN: vysoký
• Oblast použití jakosti ISO: K01-K20
• Úprava řezné hrany: S01020
• Šířka fazetky: 0,1 mm
• Úhel fazetky: 20°
• Konstrukce destičky: SL
• Počet řezných hran: 2
• Rohový rádius RE: 0,8 mm
• Průměr vepsané kružnice IC: 12,7 mm
• Tloušťka destičky S: 4,76 mm
• Délka řezné hrany LE: 2,2 mm
• Průměr otvoru D1: 5,16 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,03-0,3 mm/ot
• Doporučená hloubka řezu ap: 0,05-0,5 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
