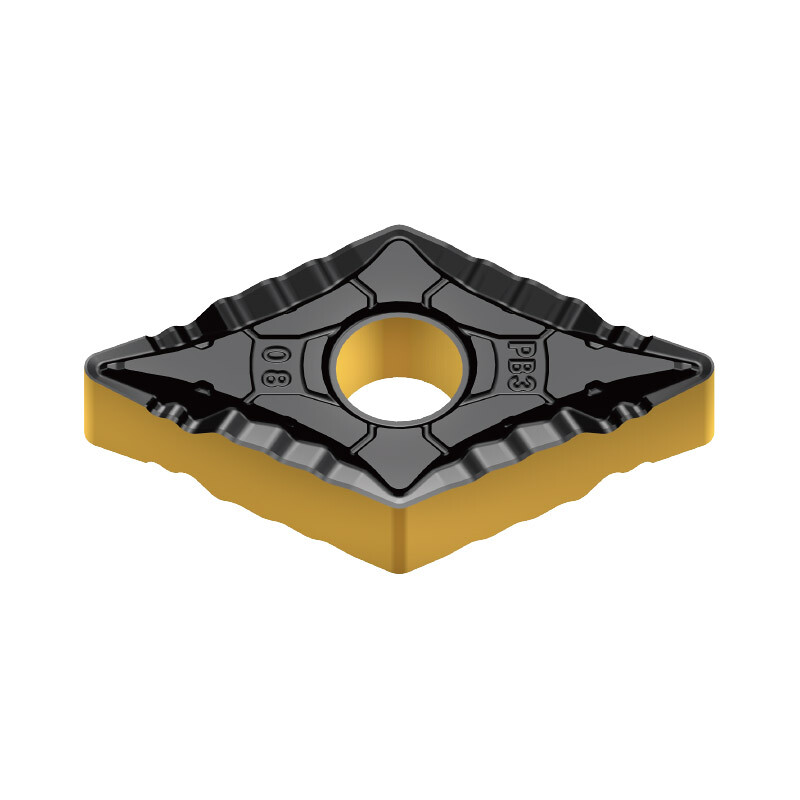

DNMG 150608E-PB3 AT202

DNMG 150608E-PB3 AT202 - soustružnická destička výrobce Achteck pro soustružení. Konkrétní varianta je dodávána v jakosti AT202. Destička má negativní provedení s jmenovitým úhlem hřbetu 0°.

Nepovlakovaný cermet s odolností proti nárůstku a vyštipování. Doporučený pro dokončování s požadavkem na kvalitní povrch a nízké řezné síly; použitelný také pro dokončování tvárné litiny.

První volba pro polodokončování oceli. Kladný úhel čela s úzkou fazetkou spojuje pevnost a ostrost břitu; geometrie podporuje lámání třísky při obrábění osazení a profilů.

Použití a technické vlastnosti

Cermet AT202 má upravené pojivo a jemnozrnnou tvrdou fázi pro vyšší tvrdost za tepla, odolnost proti tepelným rázům a omezení vyštipování ostří. Je určen pro soustružení uhlíkových a legovaných ocelí; výrobce uvádí také oblast použití na litině. Konkrétní rozsah dokončování a hrubování se řídí zvolenou geometrií destičky.

Utvářeč PB3 je zaměřen na čisté lámání třísky při menší hloubce řezu a vyšším posuvu. Výrobce vyzdvihuje jeho použití při soustružení součástí ložisek a širší pracovní rozsah oproti jemnějším dokončovacím geometriím.

Technické parametry

• Výrobce: Achteck
• Označení: DNMG 150608E-PB3 AT202
• Provedení destičky podle úhlu hřbetu: negativní (0°)
• Jakost: AT202
• Tvar destičky: kosočtvercová
• Vrcholový úhel: 55°
• Jmenovitý úhel hřbetu: 0°
• Provedení řezného materiálu / povlak: bez povlaku - cermet
• Oblast použití jakosti ISO: P15 (P10-P20); K15 (K10-K20)
• Geometrie / utvářeč třísky: PB3
• Rohový rádius RE: 0,80 mm
• Průměr vepsané kružnice IC: 12,70 mm
• Tloušťka destičky S: 6,35 mm
• Průměr otvoru D1: 5,16 mm

Rozsahy řezných parametrů

• Doporučený posuv: 0,12-0,36 mm/ot
• Doporučená hloubka řezu ap: 0,60-3,10 mm

Uvedené rozsahy pro danou geometrii přizpůsobte obráběnému materiálu, zvolené jakosti, poloměru špičky, tuhosti sestavy, upnutí obrobku a chlazení.
