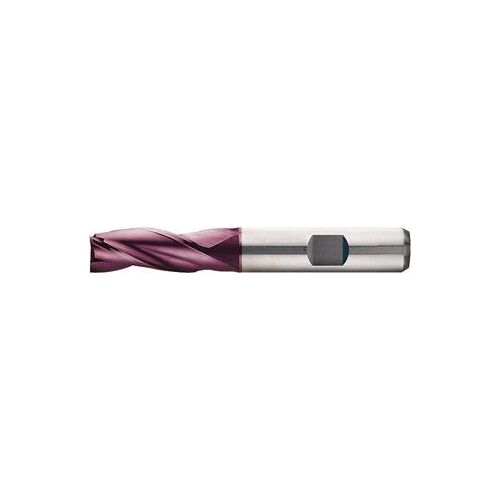

Drážkovací fréza DIN844 HSS-Co5-PM TiALN typ K Z3 14 mm FORMAT
Drážkovací fréza (fréza na vrtané drážky). O d1 = e8 14 mm; délka ostří l2 26 mm; celková délka l1 83 mm. HSS-Co5; TiAlN; DIN 844. Pro frézování klínových drážek a drážek pro pero, tolerance O e8 pro lícování P9 i obvodové frézování.
Za nákup tohoto produktu lze získat:14 bodů
Tento produkt lze získat za:1 379 bodů
Dostupnost:Na dotaz (0 ks)
Bližší informace o dostupnosti po
Drážkovací fréza (fréza na vrtané drážky). O d1 = e8 14 mm; délka ostří l2 26 mm; celková délka l1 83 mm. HSS-Co5; TiAlN; DIN 844. Pro frézování klínových drážek a drážek pro pero, tolerance O e8 pro lícování P9 i obvodové frézování.
14 mmO d1 = e8
26 mmDélka ostří l2
83 mmCelková délka l1
12 mmO stopky d2 = h6
Vlastnosti a provedení
Zub do středu, vhodná k vrtání.
Použití
Používá se na frézování klínových drážek a drážek pro pero, tolerance O e8 pro lícování P9 i obvodové frézování.
Technické údaje
| O d1 = e8 | 14 mm |
|---|---|
| Délka ostří l2 | 26 mm |
| Celková délka l1 | 83 mm |
| O stopky d2 = h6 | 12 mm |
| Povrchová úprava | TiAlN |
|---|---|
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | K |
| Norma | DIN 844 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 55 |
| Ocel < 1000 N/mm2 | 45 |
| Ocel < 1400 N/mm2 | 25 |
| Litina GG/GTS | 55 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 1400 N/mm2 | Posuv f | 0,028 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = e8 |
|---|---|
| BO-E-21551200 | 12 mm |
| BO-E-21551300 | 13 mm |
| BO-E-21551500 | 15 mm |
| BO-E-21551600 | 16 mm |
| Průměr [mm] | 14,00 |
| Řezná délka [mm] | 26,00 |
| Obráběný materiál | P - Ocel, K - Litina |
| Druh stopky | Weldon |
| Materiál nástroje | HSS-E-PM |
| Počet zubů | 3-břitá |
| Povlak | Ano |
| Průměr stopky [mm] | 12,00 |
| Celková délka [mm] | 83,00 |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
