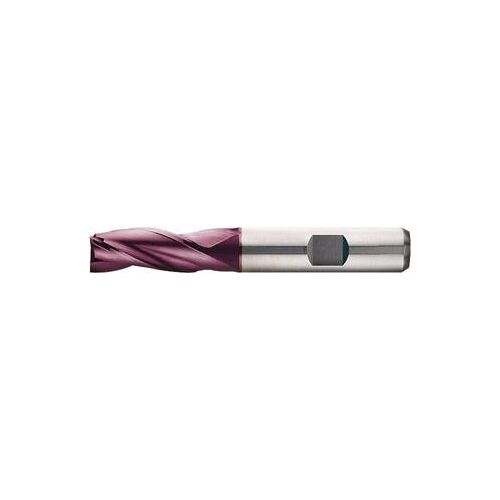

Drážkovací fréza DIN844 HSS-Co5-PM TiALN typ K Z3 6,5 mm FORMAT
Drážkovací fréza (fréza na vrtané drážky). O d1 = e8 6,5 mm; délka ostří l2 16 mm; celková délka l1 66 mm. HSS-Co5; TiAlN; DIN 844. Pro frézování klínových drážek a drážek pro pero, tolerance O e8 pro lícování P9 i obvodové frézování.
Za nákup tohoto produktu lze získat:9 bodů
Tento produkt lze získat za:904 bodů
Dostupnost:Skladem externě: expedice do 48h (> 20 ks)
Bližší informace o dostupnosti po
Drážkovací fréza (fréza na vrtané drážky). O d1 = e8 6,5 mm; délka ostří l2 16 mm; celková délka l1 66 mm. HSS-Co5; TiAlN; DIN 844. Pro frézování klínových drážek a drážek pro pero, tolerance O e8 pro lícování P9 i obvodové frézování.

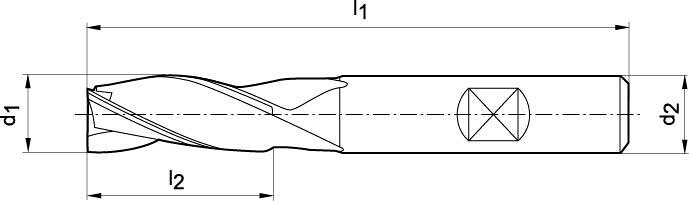

6,5 mmO d1 = e8
16 mmDélka ostří l2
66 mmCelková délka l1
10 mmO stopky d2 = h6
Vlastnosti a provedení
Zub do středu, vhodná k vrtání.
Použití
Používá se na frézování klínových drážek a drážek pro pero, tolerance O e8 pro lícování P9 i obvodové frézování.
Technické údaje
| O d1 = e8 | 6,5 mm |
|---|---|
| Délka ostří l2 | 16 mm |
| Celková délka l1 | 66 mm |
| O stopky d2 = h6 | 10 mm |
| Povrchová úprava | TiAlN |
|---|---|
| Materiál nástroje | HSS-Co5 |
| Typ nástroje | K |
| Norma | DIN 844 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 55 |
| Ocel < 1000 N/mm2 | 45 |
| Ocel < 1400 N/mm2 | 25 |
| Litina GG/GTS | 55 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Ocel < 1400 N/mm2 | Posuv f | 0,011 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = e8 |
|---|---|
| BO-E-21550550 | 5,5 mm |
| BO-E-21550600 | 6 mm |
| BO-E-21550700 | 7 mm |
| BO-E-21550800 | 8 mm |
| Průměr [mm] | 6,50 |
| Řezná délka [mm] | 16,00 |
| Obráběný materiál | P - Ocel, K - Litina |
| Druh stopky | Weldon |
| Materiál nástroje | HSS-E-PM |
| Počet zubů | 3-břitá |
| Povlak | Ano |
| Průměr stopky [mm] | 10,00 |
| Celková délka [mm] | 66,00 |
| Vnitřní chlazení | Ne |
| Výrobce | FORMAT |
