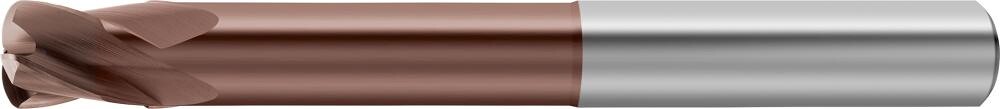

Fréza High-Feed z masivn. tvrdokovu 3mm Z4 vnitřní chlazeníPerrox TypH extra dlouhá G-Mold
Stopková fréza high feed s 30° stoupáním šroubovice a vnitřním chlazením. O d1 = h10 3 mm; délka ostří l2 2 mm; odlehčení krku l3 30 mm. Signum.
Za nákup tohoto produktu lze získat:36 bodů
Tento produkt lze získat za:3 618 bodů
Dostupnost:Skladem externě: expedice do 48h (1 ks)
Bližší informace o dostupnosti po
Stopková fréza high feed s 30° stoupáním šroubovice a vnitřním chlazením. O d1 = h10 3 mm; délka ostří l2 2 mm; odlehčení krku l3 30 mm. Signum.
3 mmO d1 = h10
2 mmDélka ostří l2
30 mmOdlehčení krku l3
2,85 mmO krčku d3
Vlastnosti a provedení
Tvrdší substrát a extrémně hladká vrstva. Pro High-Feed hrubování při nižším ap. a vyšším fz. S vnitřním centrálním chlazením od O 4 mm. S periferním chlazením GühroJet s O 1 až 3 mm. Podbroušení krčku, bez zubu na střed.
Použití
Maximální úhlová přesnost a přesné lícování při šlichtování vedení a kapes v modelových deskách umožňují naše cylindrické vysoce přesně šlichtovací frézy. Pro vysoce přesné požadavky při výrobě forem.
Technické údaje
| O d1 = h10 | 3 mm |
|---|---|
| Délka ostří l2 | 2 mm |
| Odlehčení krku l3 | 30 mm |
| O krčku d3 | 2,85 mm |
| Celková délka l1 | 80 mm |
|---|---|
| O stopky d2 = h6 | 3 mm |
| Rádius | 0,5 mm |
| Povrchová úprava | Signum |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 285 |
| Ocel < 1000 N/mm2 | 255 |
| Nerezové oceli – feritické / martenzitické | 150 |
| Nerezové oceli – austenitické | 150 |
| Nerezové oceli – duplexní | 115 |
| Titan > 850 N/mm2 | 60 |
| Kalená ocel < 55 HRC | 235 |
| Kalená ocel < 60 HRC | 175 |
| Kalená ocel > 60 HRC | 140 |
Další řezné podmínky
| Materiál obrobku | Parametr | Hodnota |
|---|---|---|
| Kalená ocel < 55 HRC | Posuv na zub f_z | 0,025 mm |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O d1 = h10 |
|---|---|
| BO-E-12420200 | 2 mm |
| BO-E-12420250 | 2,5 mm |
| BO-E-12420400 | 4 mm |
| BO-E-12420500 | 5 mm |
| Průměr [mm] | 3,00 |
| Řezná délka vč. odlehčení [mm] | 30,00 |
| Řezná délka [mm] | 2,00 |
| Obráběný materiál | P - Ocel, M - Nerez, S - Superslitiny, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 3,00 |
| Počet zubů | 4-břitá |
| Povlak | Ano |
| Vnitřní chlazení | Ano |
| Celková délka [mm] | 80,00 |
| Materiál nástroje | Tvrdokov |
| Výrobce | GÜHRING |
