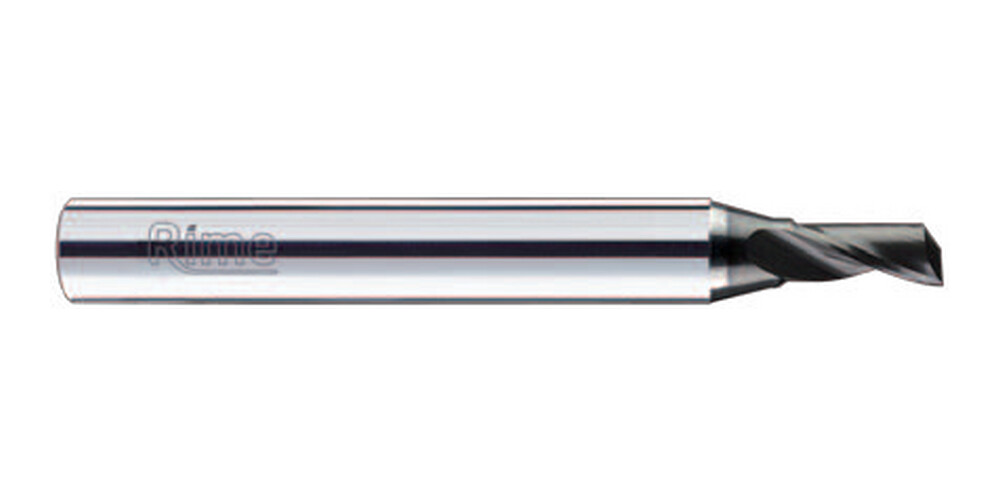

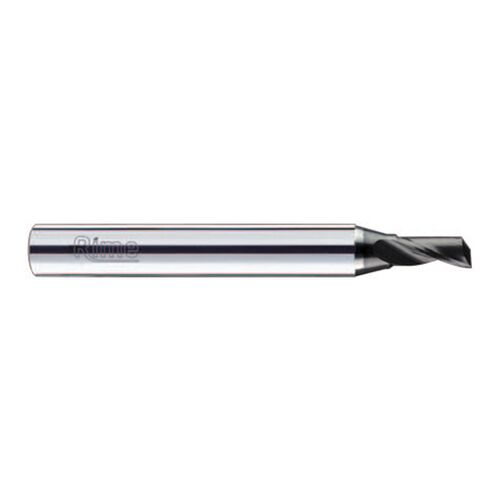

Fréza tvrdokovová 1-břitá 1,00x3x40mm Alu Diamant

Jednobřitá karbidová fréza RIME HM100C/01/AD v provedení ALU DIAMANT. Krátká jednobřitá fréza se zesílenou válcovou stopkou pro vysoký úběr materiálu.

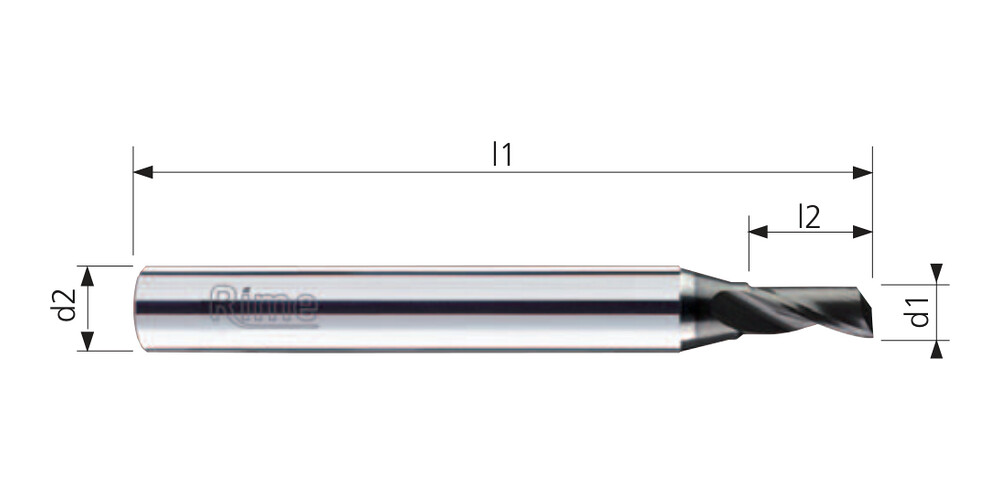

Rozměry

průměr d1 1 mm; délka břitů l2 3 mm; celková délka l1 40 mm; průměr stopky d2 6 mm; počet břitů Z 1.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Délkové provedení: krátké. Šroubovice: 30°. Upnutí: válcová stopka DIN 6535 HA. Katalogová tolerance d1: h10. Skutečná tolerance průměru: +0/-0,03 mm.

Aplikace

Doporučené operace: frézování drážek, boční frézování a konturování, axiální zanořování, rampování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: čistý hliník, měď, mosaz a bronz, dřevo, akrylát, plasty. Přijatelné materiály: hliníkové slitiny s Si pod 12 %. Hliník: čistý hliník a slitiny s Si pod 12 %, například AlMgSi1 (6082), AlZnMgCu1.5 (7075), AlSi7Mg a AlSi10Mg. Neželezné kovy: měď a její slitiny, například CuSn2, CuZn37 a CuZn36Pb1,5. Katalog odlišuje materiály s krátkou a dlouhou třískou. Plasty: klasifikace rozlišuje termosety s krátkou třískou a termoplasty s dlouhou třískou. Mezi uvedené příklady patří POM, PVC, PE, PA, PMMA a PC; akrylát odpovídá skupině PMMA. Dřevo: organické materiály jsou v katalogu samostatnou oblastí použití, zejména u jednobřitých nástrojů a povlaků DL PLUS či ALU DIAMANT.

Povlak

Povlak ALU DIAMANT je určen pro hliník a jeho slitiny s Si pod 12 %, měď a slitiny mědi, drahé kovy, organické materiály, vlákna a kompozity. Použitelnost konkrétního nástroje dále vymezuje jeho geometrie. Přehled uvádí tvrdost povlaku 5 000 HV a maximální pracovní teplotu povlaku 500 °C.

Provozní informace

Tento povlak je v katalogu uveden na vyžádání.
