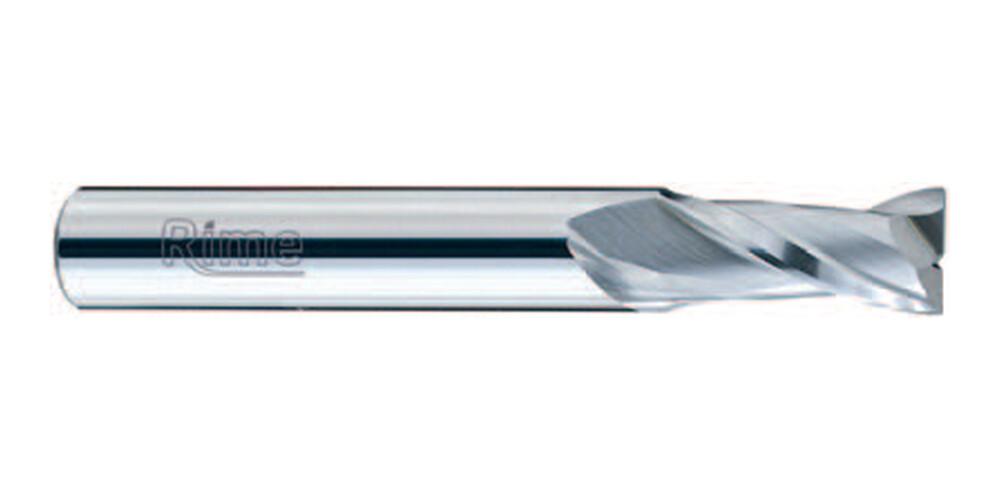

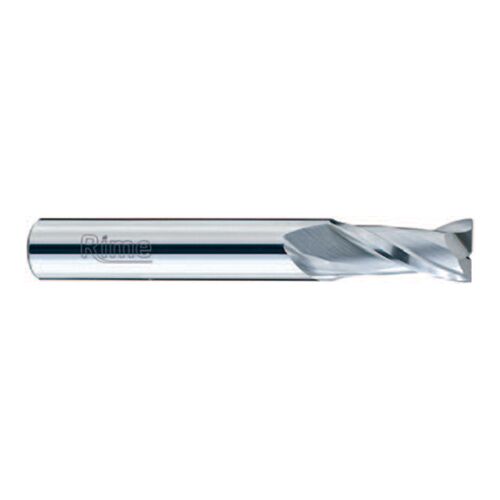

Fréza tvrdokovová 2-břitá 8,50x18x63mm TiCN

Karbidová stopková fréza RIME HM1/16/C v provedení TiCN. Ploché čelo s ostrým rohem 90°. Jeden čelní břit zasahuje do středu.

Rozměry

průměr d1 8,5 mm; délka břitů l2 18 mm; celková délka l1 63 mm; průměr stopky d2 8,5 mm; počet břitů Z 2.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Délkové provedení: normální. Šroubovice: 30°. Upnutí: válcová stopka DIN 6535 HA; Weldon DIN 6535 HB na vyžádání. Katalogová tolerance d1: h10. Skutečná tolerance průměru: +0/-0,03 mm.

Aplikace

Doporučené operace: frézování drážek, axiální zanořování, rampování. Přijatelné operace podle katalogu: boční frézování a konturování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: oceli, litiny. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Navazující řezná data rozlišují pevnosti Rm 500–850, 900–1300, 1300–1600 N/mm2. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny.

Povlak

Povlak TiCN je v přehledu RIME doporučen pro oceli a litiny. Přehled uvádí tvrdost povlaku 3 200 HV a maximální pracovní teplotu povlaku 600 °C.
