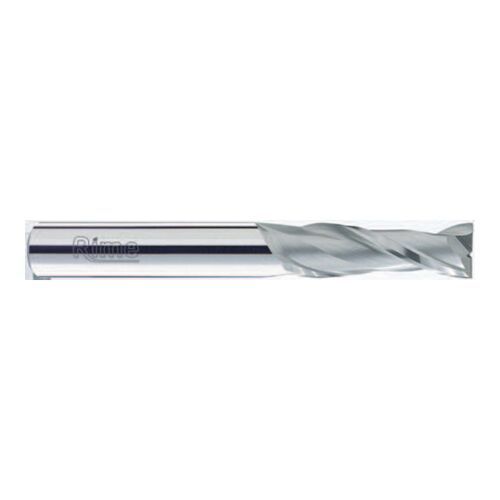

Fréza tvrdokovová 2-břitá 9,00x32x80mm

Karbidová stopková fréza RIME HM2/07 v provedení bez povlaku. Ploché čelo s ostrým rohem 90°. Jeden čelní břit zasahuje do středu.

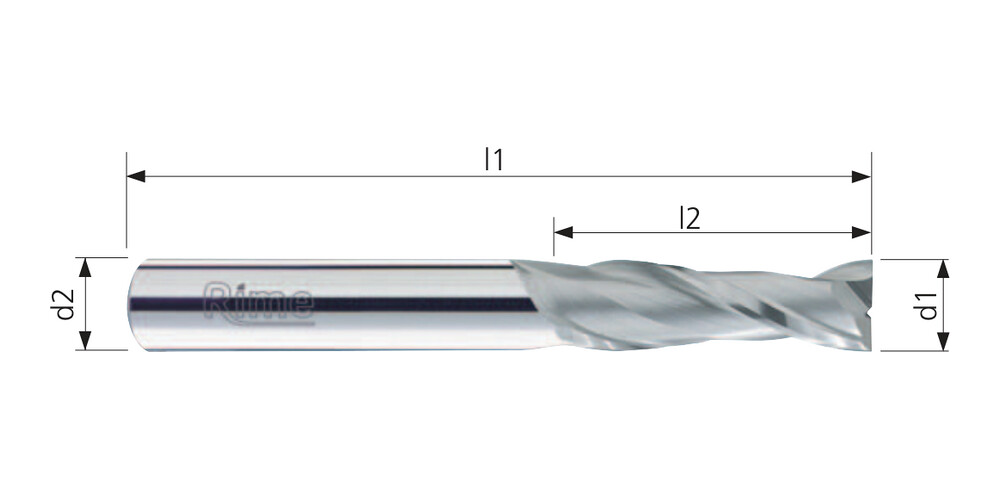

Rozměry

průměr d1 9 mm; délka břitů l2 32 mm; celková délka l1 80 mm; průměr stopky d2 9 mm; počet břitů Z 2.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Délkové provedení: dlouhé. Šroubovice: 30°. Upnutí: válcová stopka DIN 6535 HA; Weldon DIN 6535 HB na vyžádání. Katalogová tolerance d1: h10. Skutečná tolerance průměru: +0/-0,03 mm.

Aplikace

Doporučené operace: frézování drážek, axiální zanořování. Přijatelné operace podle katalogu: boční frézování a konturování, rampování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: oceli, litiny. Přijatelné materiály: kalené oceli do 56 HRC, nerezové oceli, lehké slitiny, neželezné materiály. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Navazující řezná data rozlišují pevnosti Rm 500–850, 900–1300, 1300–1600 N/mm2. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny. Nerezové oceli: austenitické skupiny v klasifikaci zahrnují například AISI 303, 304 a 316. Kalené oceli: Použitelnost se řídí hranicí tvrdosti v materiálové matici řady a provedením povlaku. Lehké slitiny: klasifikace zahrnuje čistý a legovaný hliník, například Al99,9, AlMg1 a AlMg5. Pro hliníkové slitiny se rozlišují podskupiny podle obsahu křemíku; rozhoduje hodnocení řady a zvolený povlak. Neželezné kovy: měď a její slitiny, například CuSn2, CuZn37 a CuZn36Pb1,5. Katalog odlišuje materiály s krátkou a dlouhou třískou.

Povlak

Nepovlakované provedení K z monolitního karbidu.

Provozní informace

Řezná data výrobce jsou pro povlakované frézy; u nepovlakované varianty katalog uvádí snížení řezné rychlosti o 50–60 %.
