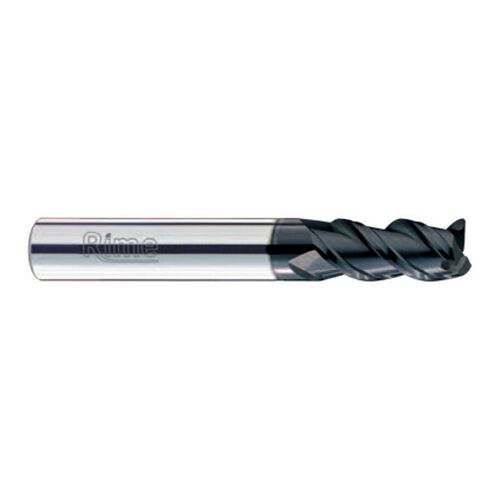

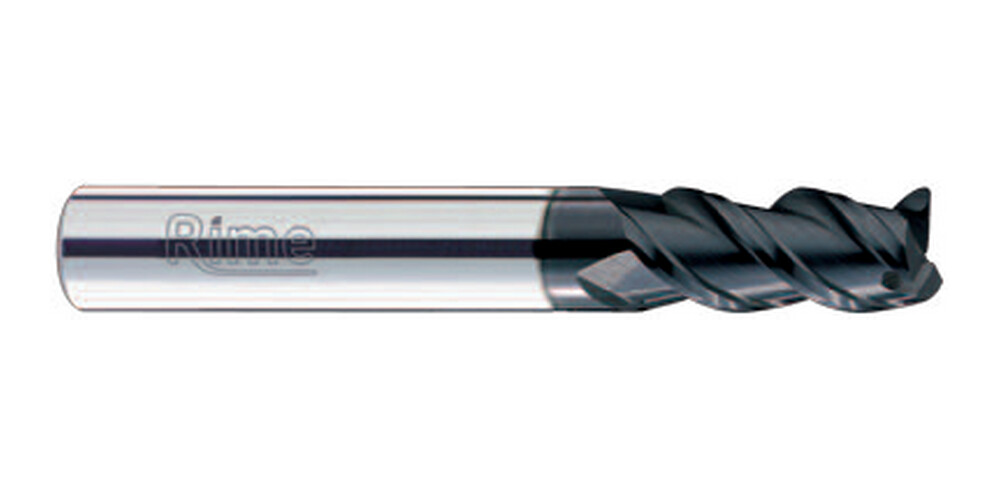

Fréza tvrdokovová 3-břitá 13,00x25x83mm TiCN

Karbidová stopková fréza RIME HM18/065/C v provedení TiCN. Nepravidelná rozteč břitů. Jeden čelní břit zasahuje do středu.

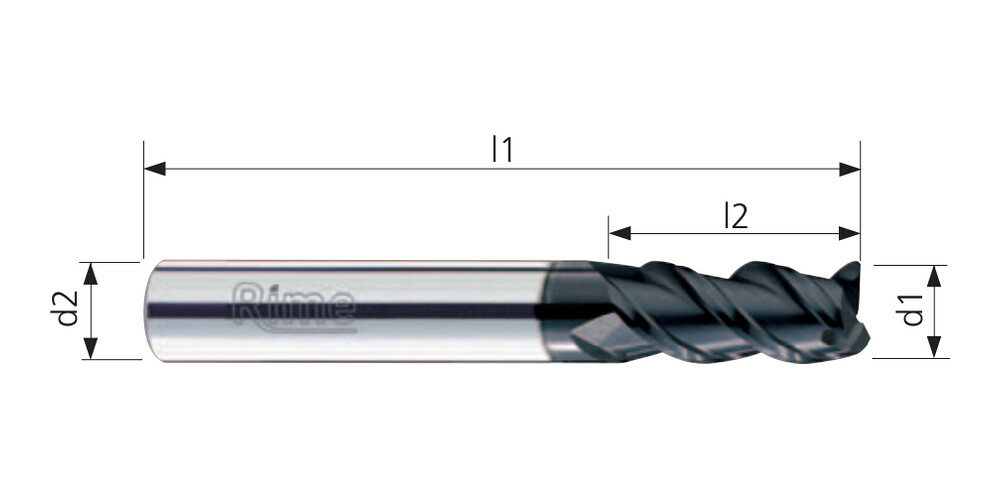

Rozměry

průměr d1 13 mm; délka břitů l2 25 mm; celková délka l1 83 mm; průměr stopky d2 14 mm; sražení 45° 0,2 mm; počet břitů Z 3.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Délkové provedení: normální. Šroubovice: 45°. Upnutí: válcová stopka DIN 6535 HA; Weldon DIN 6535 HB na vyžádání. Katalogová tolerance d1: h10. Skutečná tolerance průměru: +0/-0,03 mm.

Aplikace

Doporučené operace: frézování drážek, boční frézování a konturování. Přijatelné operace podle katalogu: axiální zanořování, rampování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: oceli, litiny. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Navazující řezná data rozlišují pevnosti Rm 500–850, 900–1300, 1300–1600 N/mm2. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny.

Povlak

Povlak TiCN je v přehledu RIME doporučen pro oceli a litiny. Přehled uvádí tvrdost povlaku 3 200 HV a maximální pracovní teplotu povlaku 600 °C.
