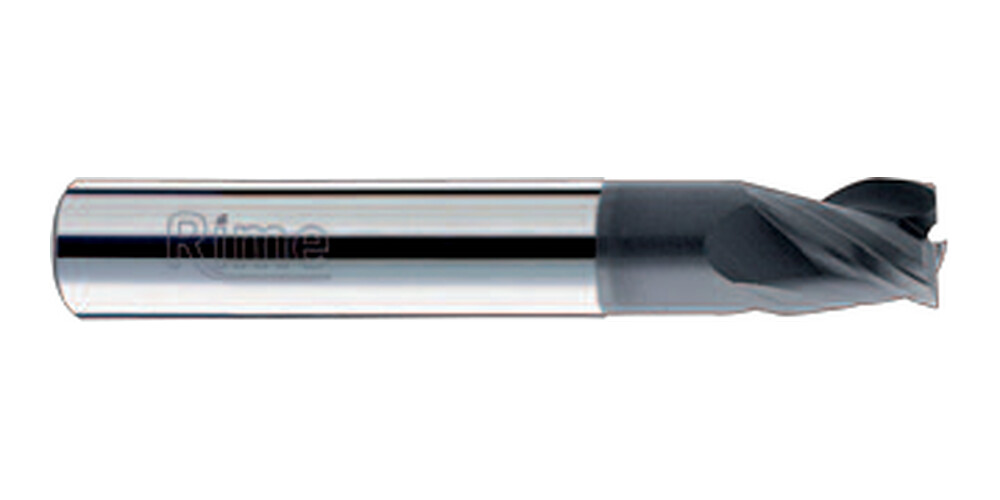

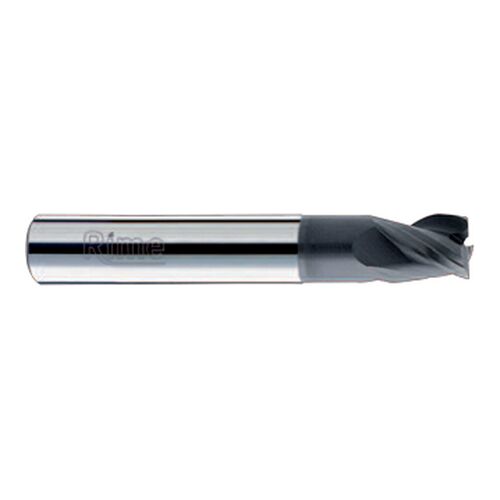

Fréza tvrdokovová 3-břitá 6,75x8x58mm

Karbidová stopková fréza RIME HM18C/0675 v provedení bez povlaku. Nepravidelná rozteč břitů a geometrie pro drážky, drážky pro pera a rampování. Jeden čelní břit zasahuje do středu.

Rozměry

průměr d1 6,75 mm; délka břitů l2 8 mm; celková délka l1 58 mm; délka l3 16 mm; průměr d3 6,4 mm; průměr stopky d2 8 mm; sražení 45° 0,075 mm; počet břitů Z 3.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Délkové provedení: krátké. Šroubovice: 38°. Upnutí: válcová stopka DIN 6535 HA; Weldon DIN 6535 HB na vyžádání. Katalogová tolerance d1: h10. Skutečná tolerance průměru: +0/-0,03 mm.

Aplikace

Doporučené operace: frézování drážek, rampování. Přijatelné operace podle katalogu: boční frézování a konturování, axiální zanořování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: oceli, litiny. Přijatelné materiály: kalené oceli do 56 HRC, nerezové oceli, superslitiny a titan, lehké slitiny. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Navazující řezná data rozlišují pevnosti Rm 500–850, 900–1300, 1300–1600 N/mm2. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny. Nerezové oceli: austenitické skupiny v klasifikaci zahrnují například AISI 303, 304 a 316. Superslitiny a titan: žárupevné slitiny na bázi železa, niklu nebo kobaltu a titanové slitiny. Klasifikace uvádí například Inconel 600/718, Hastelloy X a TiAl6V4; platí příslušná materiálová podskupina a doporučení povlaku. Kalené oceli: Použitelnost se řídí hranicí tvrdosti v materiálové matici řady a provedením povlaku. Lehké slitiny: klasifikace zahrnuje čistý a legovaný hliník, například Al99,9, AlMg1 a AlMg5. Pro hliníkové slitiny se rozlišují podskupiny podle obsahu křemíku; rozhoduje hodnocení řady a zvolený povlak.

Povlak

Nepovlakované provedení K z monolitního karbidu.

Provozní informace

Řezná data výrobce jsou pro povlakované frézy; u nepovlakované varianty katalog uvádí snížení řezné rychlosti o 50–60 %.
