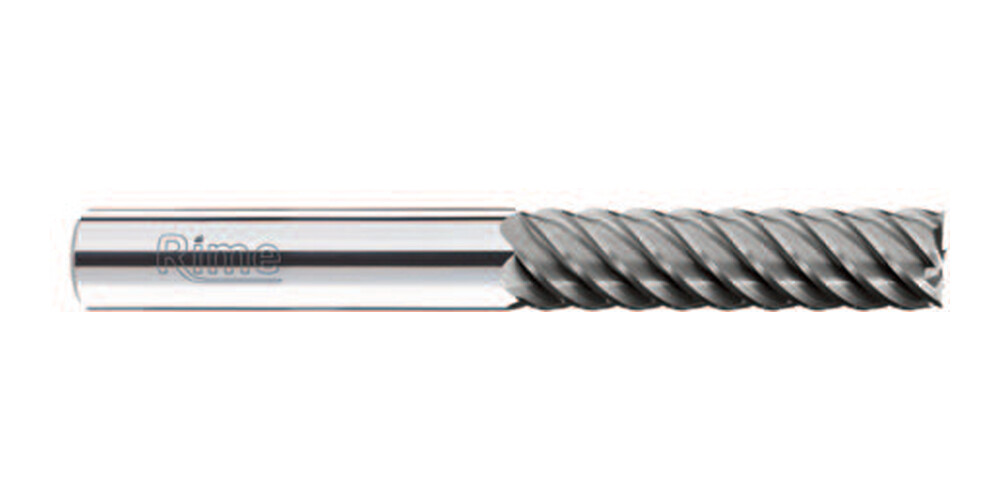

Fréza tvrdokovová dokončovací 6-břitá 5,00x30x78mm
Vícebřitá dokončovací karbidová fréza RIME HTQ9/05 v provedení bez povlaku. Extra dlouhé vícebřité provedení pro velmi jemné dokončování a hluboké frézování.
Rozměry
průměr d1 5 mm; délka břitů l2 30 mm; celková délka l1 78 mm; průměr stopky d2 5 mm; počet břitů Z 6.
Konstrukce
Materiál nástroje: ultrajemnozrnný monolitní karbid. Délkové provedení: extra dlouhé. Šroubovice: 50°. Upnutí: válcová stopka DIN 6535 HA. Katalogová tolerance d1: h8.
Aplikace
Doporučené operace: boční frézování a konturování.
Materiálové použití
Doporučené materiály pro tuto kombinaci řady a povlaku: kalené oceli do 56 HRC, kalené oceli nad 56 HRC. Přijatelné materiály: oceli, litiny. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny. Kalené oceli: navazující řezná data uvádějí pásma 35–42, 43–50, 52–56, 58–63 HRC. Použitelnost se řídí hranicí tvrdosti v materiálové matici řady a provedením povlaku.
Povlak
Nepovlakované provedení K z monolitního karbidu.
| Průměr [mm] | 5,00 |
| Řezná délka [mm] | 30,00 |
| Obráběný materiál | P - Ocel, K - Litina, H - Kalený materiál |
| Druh stopky | Válcová |
| Průměr stopky [mm] | 5,00 |
| Počet zubů | 6-břitá |
| Povlak | Ne |
| Vnitřní chlazení | Ne |
| Celková délka [mm] | 78,00 |
| Materiál nástroje | Tvrdokov |
