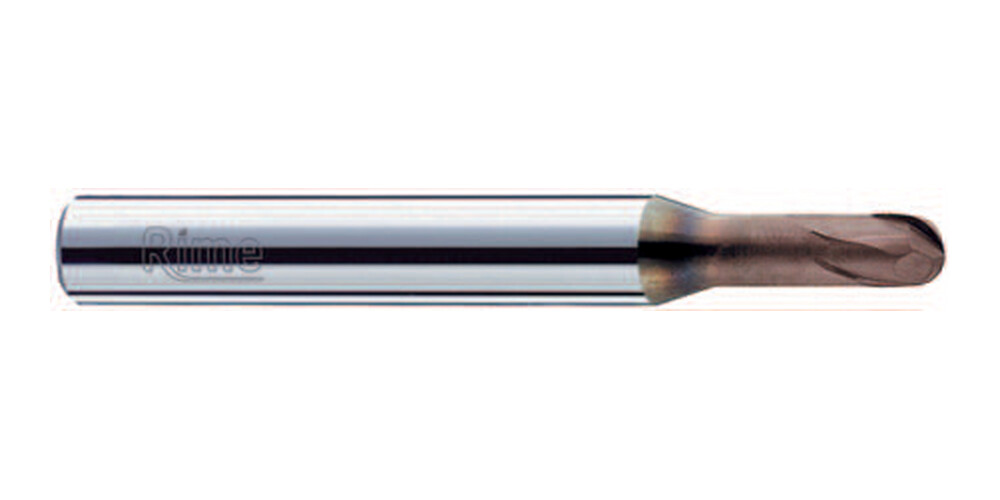

Fréza tvrdokovová kulová 2-břitá 1,20x1,2x65mm Prodige

Kulová karbidová fréza RIME HTQ25/12.15/P v provedení PRODIGE. Geometrie pro obrábění hlubokých žeber a dutin při výrobě forem. Provedení je určeno pro kopírovací frézování podle tvaru čela.

Rozměry

průměr d1 1,2 mm; rádius R 0,6 mm; délka břitů l2 1,2 mm; celková délka l1 65 mm; délka l3 15 mm; průměr d3 1,15 mm; průměr stopky d2 6 mm; počet břitů Z 2.

Konstrukce

Materiál nástroje: ultrajemnozrnný monolitní karbid. Šroubovice: 25°. Upnutí: válcová stopka DIN 6535 HA. Katalogová tolerance d1: h7. Tolerance rádiusu: ±0,01 mm.

Aplikace

Doporučené operace: 3D kopírování. Přijatelné operace podle katalogu: axiální zanořování, rampování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: kalené oceli do 56 HRC, kalené oceli nad 56 HRC. Přijatelné materiály: oceli, litiny. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Navazující řezná data rozlišují pevnosti Rm 750–1200, 1300–1500 N/mm2. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny. Kalené oceli: Použitelnost se řídí hranicí tvrdosti v materiálové matici řady a provedením povlaku.

Povlak

Povlak PRODIGE je doporučen pro kalené oceli a superslitiny. Pro oceli, litiny a nerezové oceli jej přehled povlaků hodnotí jako přijatelný. Přehled uvádí tvrdost povlaku 3 200 HV a maximální pracovní teplotu povlaku 1 100 °C.
