Fréza tvrdokovová kulová 3-břitá 6,00x40x80mm TiAlN

Kulová karbidová fréza RIME HM15/04/L v provedení TiAlN. Polokulové čelo pro kopírovací frézování tvarových ploch.

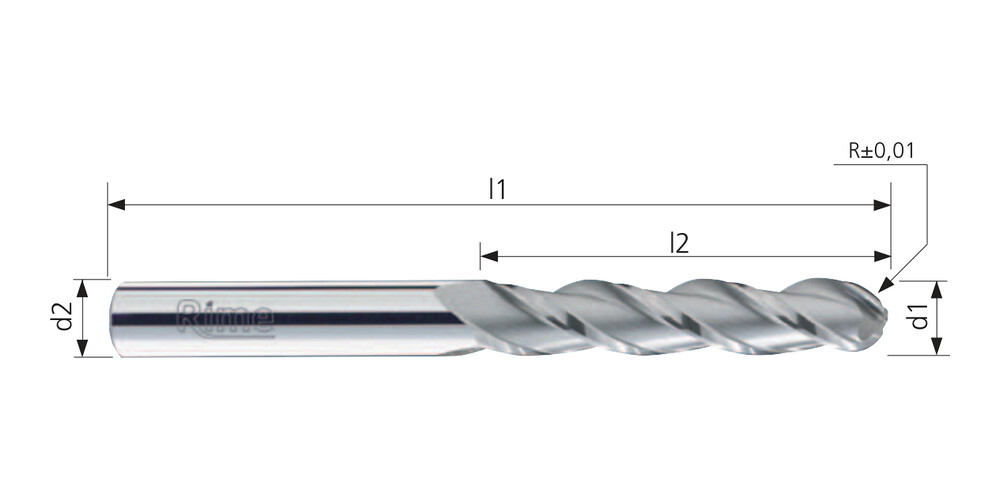

Rozměry

průměr d1 6 mm; délka břitů l2 40 mm; celková délka l1 80 mm; průměr stopky d2 6 mm; počet břitů Z 3.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Délkové provedení: extra dlouhé. Šroubovice: 30°. Upnutí: válcová stopka DIN 6535 HA; Weldon DIN 6535 HB na vyžádání. Katalogová tolerance d1: h10. Skutečná tolerance průměru: +0/-0,03 mm. Tolerance rádiusu: ±0,01 mm.

Aplikace

Doporučené operace: 3D kopírování. Přijatelné operace podle katalogu: frézování drážek, boční frézování a konturování, axiální zanořování, rampování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: oceli, litiny. Přijatelné materiály: kalené oceli do 56 HRC, nerezové oceli, superslitiny a titan. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Navazující řezná data rozlišují pevnosti Rm 500–850, 900–1300, 1300–1600 N/mm2. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny. Nerezové oceli: austenitické skupiny v klasifikaci zahrnují například AISI 303, 304 a 316. Superslitiny a titan: žárupevné slitiny na bázi železa, niklu nebo kobaltu a titanové slitiny. Klasifikace uvádí například Inconel 600/718, Hastelloy X a TiAl6V4; platí příslušná materiálová podskupina a doporučení povlaku. Kalené oceli: Použitelnost se řídí hranicí tvrdosti v materiálové matici řady a provedením povlaku.

Povlak

Povlak TiAlN je doporučen pro oceli, litiny, nerezové oceli a superslitiny. Pro kalené oceli jej přehled povlaků hodnotí jako přijatelný. Přehled uvádí tvrdost povlaku 2 800 HV a maximální pracovní teplotu povlaku 900 °C.
