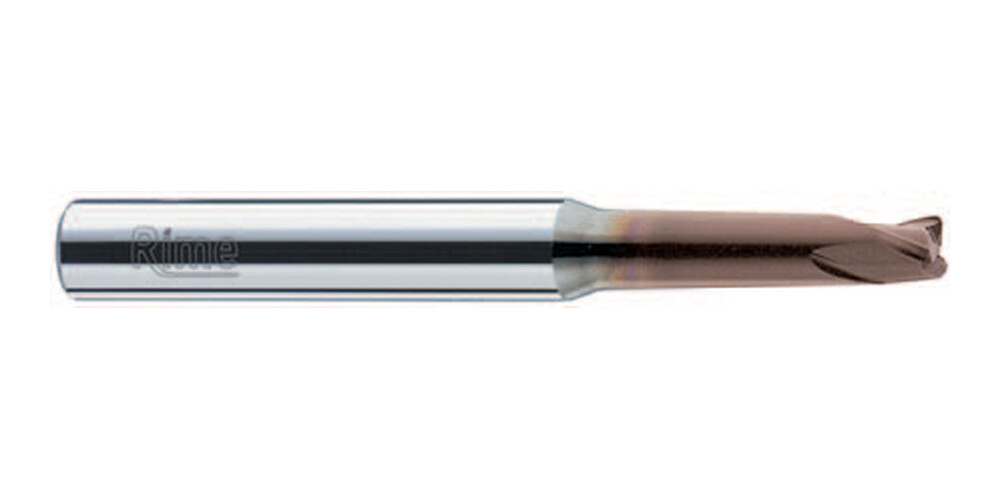

Fréza tvrdokovová toroidní 2-břitá 1,20x1,2x78mm R0,25 méně než 1° Prodige

Toroidní karbidová fréza RIME HTQ30/12.025.30/P v provedení PRODIGE. Geometrie pro obrábění hlubokých žeber a dutin při výrobě forem. Provedení je určeno pro kopírovací frézování podle tvaru čela.

Rozměry

průměr d1 1,2 mm; rádius R 0,25 mm; délka břitů l2 1,2 mm; celková délka l1 78 mm; délka l3 30 mm; úhel ? <1; průměr stopky d2 6 mm; počet břitů Z 2.

Konstrukce

Materiál nástroje: ultrajemnozrnný monolitní karbid. Délkové provedení: normální. Šroubovice: 25°. Upnutí: válcová stopka DIN 6535 HA. Katalogová tolerance d1: h7. Tolerance rádiusu: ±0,01 mm.

Aplikace

Doporučené operace: 3D kopírování. Přijatelné operace podle katalogu: axiální zanořování, rampování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: kalené oceli do 56 HRC, kalené oceli nad 56 HRC. Přijatelné materiály: oceli, litiny. Oceli: konstrukční a uhlíkové jakosti, například S235JR, S355JR a C40E. Pro zušlechtěné a legované skupiny klasifikace uvádí také 42CrMo4 a 34CrNiMo6. Litiny: podle podskupiny šedé GJL-100 až GJL-350, tvárné GJS-600-3 a GJS-700-2. Volba podmínek závisí na tvrdosti a struktuře litiny. Kalené oceli: Použitelnost se řídí hranicí tvrdosti v materiálové matici řady a provedením povlaku.

Povlak

Povlak PRODIGE je doporučen pro kalené oceli a superslitiny. Pro oceli, litiny a nerezové oceli jej přehled povlaků hodnotí jako přijatelný. Přehled uvádí tvrdost povlaku 3 200 HV a maximální pracovní teplotu povlaku 1 100 °C.
