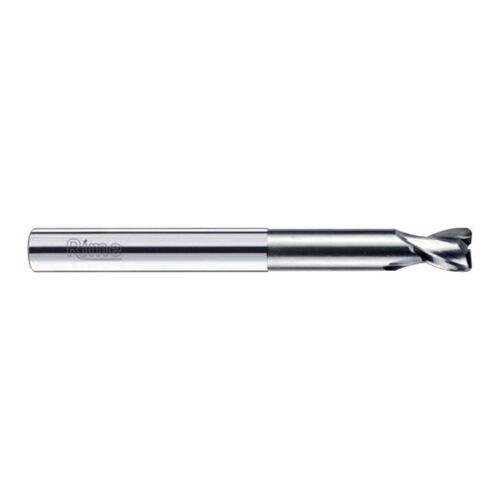

Fréza tvrdokovová toroidní 2-břitá 10,00x12x100mm R3

Toroidní karbidová fréza RIME HM92/10.30 v provedení bez povlaku. Geometrie pro hliník, lehké slitiny a další neželezné materiály podle materiálové matice. Leštěné drážky.

Rozměry

průměr d1 10 mm; rádius R 3 mm; průměr stopky d2 10 mm; průměr d3 9,6 mm; celková délka l1 100 mm; délka břitů l2 12 mm; délka l3 45 mm; počet břitů Z 2.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Šroubovice: 30°. Upnutí: válcová stopka DIN 6535 HA. Katalogová tolerance d1: h8. Tolerance rádiusu: ±0,01 mm.

Aplikace

Doporučené operace: frézování drážek, 3D kopírování, rampování. Přijatelné operace podle katalogu: boční frézování a konturování, axiální zanořování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: mosaz a bronz, měď, čistý hliník, hliníkové slitiny, plasty. Přijatelné materiály: nerezové oceli, kompozity. Nerezové oceli: austenitické skupiny v klasifikaci zahrnují například AISI 303, 304 a 316. Lehké slitiny: klasifikace zahrnuje čistý a legovaný hliník, například Al99,9, AlMg1 a AlMg5. Pro hliníkové slitiny se rozlišují podskupiny podle obsahu křemíku; rozhoduje hodnocení řady a zvolený povlak. Neželezné kovy: měď a její slitiny, například CuSn2, CuZn37 a CuZn36Pb1,5. Katalog odlišuje materiály s krátkou a dlouhou třískou. Plasty: klasifikace rozlišuje termosety s krátkou třískou a termoplasty s dlouhou třískou. Mezi uvedené příklady patří POM, PVC, PE, PA, PMMA a PC; akrylát odpovídá skupině PMMA. Kompozity: postupujte podle materiálové matice řady a vlastností vláken a matrice. Povlak ALU DIAMANT je v technické kapitole výslovně uveden také pro vlákna a kompozity.

Povlak

Nepovlakované provedení K z monolitního karbidu.
