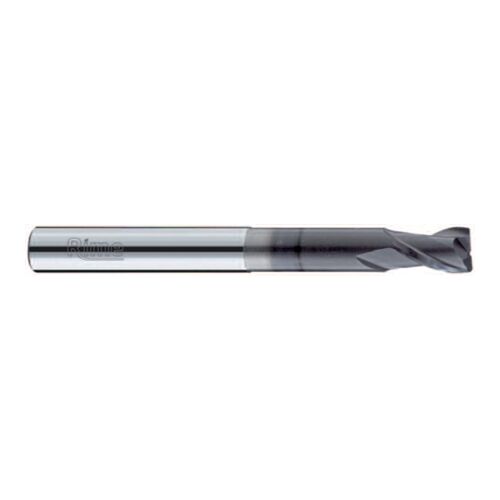

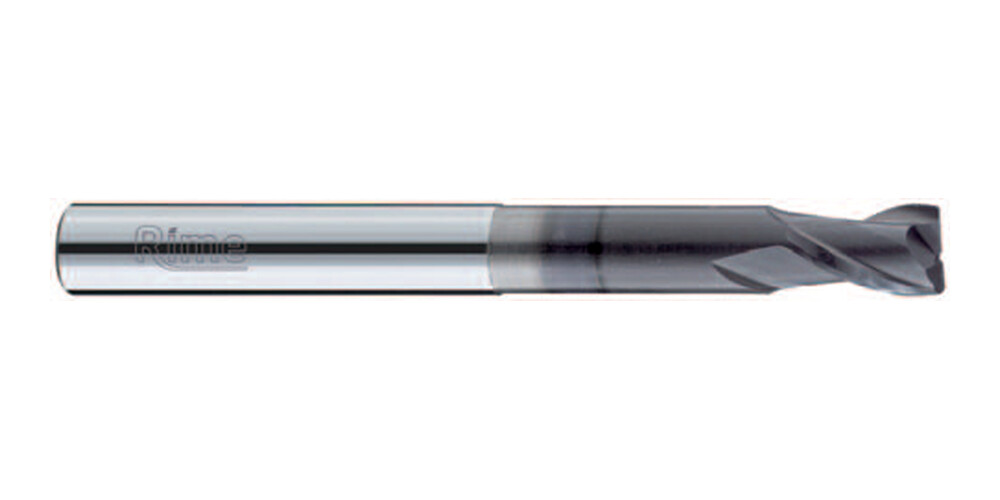

Fréza tvrdokovová toroidní na grafit 2-břitá 4,00x6x50mm R0,25 Diamant

Toroidní karbidová fréza na grafit RIME HM72/02.025/D v provedení DIAMANT. Monolitní karbidová fréza s diamantovým povlakem pro obrábění grafitu.

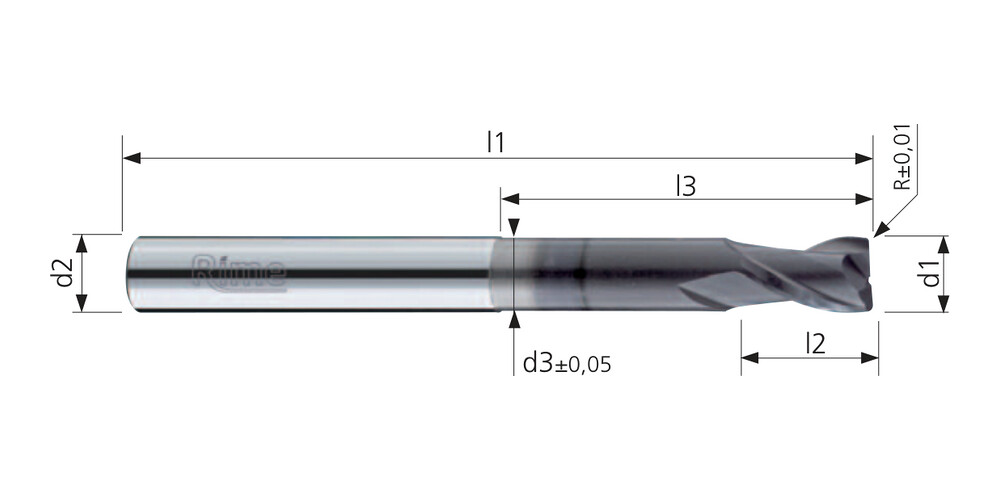

Rozměry

průměr d1 4 mm; rádius R 0,25 mm; průměr stopky d2 4 mm; průměr d3 3,8 mm; celková délka l1 50 mm; délka břitů l2 6 mm; délka l3 20 mm; počet břitů Z 2.

Konstrukce

Materiál nástroje: mikrozrnný monolitní karbid. Šroubovice: 30°. Upnutí: válcová stopka DIN 6535 HA. Katalogová tolerance d1: h7. Tolerance rádiusu: ±0,01 mm.

Aplikace

Doporučené operace: 3D kopírování. Přijatelné operace podle katalogu: frézování drážek, boční frézování a konturování, axiální zanořování, rampování.

Materiálové použití

Doporučené materiály pro tuto kombinaci řady a povlaku: grafit. Grafit: frézování grafitových dílů a elektrod při výrobě forem; používejte řezné podmínky uvedené pro diamantové provedení.

Povlak

Diamantový povlak DIAMANT je v této produktové řadě určen pro obrábění grafitu. Přehled uvádí tvrdost povlaku 10 000 HV a maximální pracovní teplotu povlaku 600 °C.
