Fréza tvrdokovová závitová G1/16´´x28, 1,5xD VHM/TiAlN, VR10 TiAlN

Name: Fréza tvrdokovová závitová G1/16´´x28, 1,5xD VHM/TiAlN, VR10 TiAlN
Brand: VERGNANO
SKU: VR10060G28T0900
Price: 8098 CZK
Availability: OutOfStock

Fréza tvrdokovová závitová G1/16´´x28, 1,5xD VHM/TiAlN, VR10 TiAlN (1)

Monolitní karbidová závitová fréza VR10 G 1/16” - 1/8”; 28 TPI pro vnější závity do 1,5xD. Použití: vybrané oceli, nerez, litiny, neželezné kovy, titan a nikl. HM, TiAlN. O6 mm; L1 58 mm; L2 9,5 mm.

8 098 Kč 6 692,40 Kč bez DPH

Do košíku

Za nákup tohoto produktu lze získat:81 bodů

Tento produkt lze získat za:8 098 bodů

Dostupnost:Skladem do týdne

Bližší informace o dostupnosti po

Kód

VR10060G28T0900

Výrobce

VERGNANO

Hlídací pes Tisknout Porovnat Potřebuji poradit Doporučit známémuPřidat k oblíbeným

Monolitní karbidová závitová fréza VR10 G 1/16” - 1/8”; 28 TPI pro vnější závity do 1,5×D.

Materiál nástroje a povrch: Monolitní slinutý karbid HM. Povlak TiAlN.

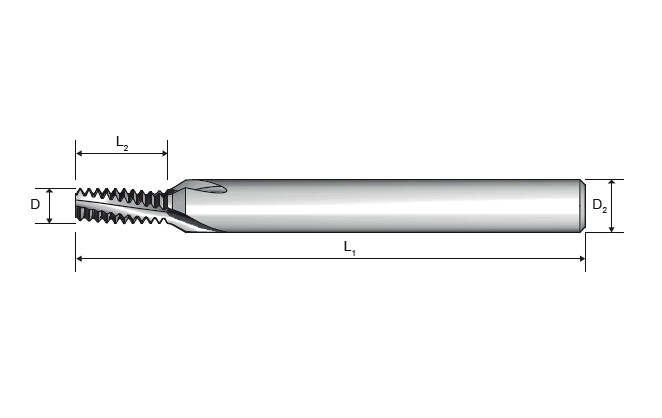

Technické parametry

Rozměr / profil závitu	G 1/16” - 1/8”; 28 TPI
Norma závitu	GAS EN ISO 228
Směr řezu	pravý
Typ otvoru	slepé a průchozí
Hloubka závitování	do 1,5×D
Geometrie	šroubovité drážky
Materiál nástroje	HM
Povrch	TiAlN

Počet závitů na palec	28 TPI
Průměr stopky D2	6 mm
Řezný průměr D	6 mm
Počet zubů z	3
Pracovní délka L2	9,5 mm
Celková délka L1	58 mm
Tolerance stopky	h6.

Materiálové použití a řezné podmínky

Skupina / vhodnost	Materiál obrobku	Pevnost / tvrdost skupiny	vc (m/min)	fz (mm/zub)
P.1 doporučené	měkké a magnetické oceli	200–400 MPa	100–250	0,06
P.2 doporučené	konstrukční a cementační oceli	350–700 MPa	100–250	0,06
P.3 doporučené	uhlíkové oceli	350–850 MPa	100–250	0,06
P.4 doporučené	legované a zušlechtěné oceli (nižší pevnost)	500–850 MPa	110–180	0,05
P.5 doporučené	legované a zušlechtěné oceli	850–1200 MPa	90–160	0,03
P.6 doporučené	legované vysokopevnostní oceli	1200–1600 MPa	90–140	0,02
P.7 doporučené	feritické, martenzitické a precipitačně vytvrditelné nerezové oceli	<1000 MPa	110–180	0,05
M.1 doporučené	austenitické nerezové oceli	<850 MPa	60–120	0,03
M.2 doporučené	duplexní feriticko-austenitické nerezové oceli	<1000 MPa	50–100	0,03
K.1 doporučené	šedá litina	<1000 MPa	70–150	0,06
K.2 doporučené	tvárná, temperovaná a zušlechtěná litina	<1000 MPa	100–250	0,06
K.3 doporučené	izotermicky kalená tvárná litina ADI	<1400 MPa	70–120	0,04
N.1 doporučené	čistý hliník	<300 MPa	150–350	0,06
N.2 doporučené	slitiny hliníku s Si <0,5 %, dlouhá tříska	<500 MPa	150–350	0,06
N.3 doporučené	slitiny hliníku s Si <10 %, středně dlouhá tříska	<500 MPa	150–350	0,06
N.4 doporučené	slévárenské slitiny hliníku s Si >10 %, krátká tříska	<600 MPa	100–250	0,03
N.5 doporučené	čistá měď	250–350 MPa	150–350	0,06
N.6 doporučené	slitiny mědi s dlouhou třískou a měkká mosaz	<700 MPa	150–350	0,06
N.7 doporučené	slitiny mědi s krátkou třískou a tvrdá mosaz	<700 MPa	100–250	0,03
N.8 doporučené	vysokopevnostní bronzy	700–1500 MPa	90–140	0,02
N.9 doporučené	hořčík a jeho slitiny	120–300 MPa	150–350	0,06
N.10 doporučené	vysokopevnostní slitiny hořčíku	240–400 MPa	150–350	0,06
S.1 doporučené	čistý titan	400–600 MPa	20–90	0,03
S.2 doporučené	slitiny titanu	600–1000 MPa	20–80	0,03
S.3 doporučené	čistý nikl	400–600 MPa	20–90	0,03
S.4 doporučené	slitiny niklu	600–1000 MPa	20–80	0,03

Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L; K.1: 0.6020 / GG20; 0.6025 / GG25; N.1: 3.0205 / Al99 / 1200; S.1: 3.7024 / Ti99.5; 3.7034 / Ti99.7.

Postup frézování: výchozí poloha ve středu, axiální nájezd do hloubky, nájezd obloukem 45°, frézování po obvodu 360°, výjezd obloukem 45° a axiální návrat.

Typ závitu	G, BSP
Průměr závitu	G1/16´´
Obráběný materiál	P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny
Směr	Pravořezný
Vnitřní chlazení	Ne
Průměr stopky [mm]	12,00
Řezná délka [mm]	19,00
Celková délka [mm]	84,00
Výrobce	VERGNANO
