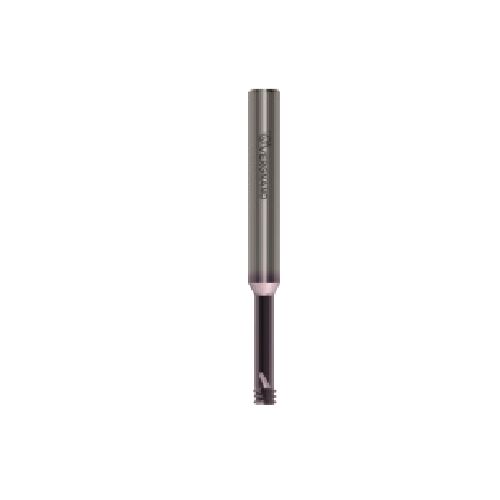

Fréza tvrdokovová závitová M4x0,7, 3xD VHM/TiAlN, VR55 TiAlN
Monolitní karbidová závitová fréza VR55 M4x0,7 pro vnitřní závity do 3xD. Použití: vybrané kalené oceli, titanové a niklové slitiny. HM, TiAlN. O3,1 mm; L1 58 mm; L2 12,5 mm.
Za nákup tohoto produktu lze získat:89 bodů
Tento produkt lze získat za:8 856 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Monolitní karbidová závitová fréza VR55 M4x0,7 pro vnitřní závity do 3×D.
Materiál nástroje a povrch: Monolitní slinutý karbid HM. Povlak TiAlN.
Technické parametry
| Rozměr / profil závitu | M4x0,7 |
|---|---|
| Norma závitu | ISO DIN 13 |
| Směr řezu | levý |
| Typ otvoru | slepé a průchozí |
| Hloubka závitování | do 3×D |
| Geometrie | levá šroubovice |
| Materiál nástroje | HM |
| Povrch | TiAlN |
| Stoupání P | 0,7 mm |
|---|---|

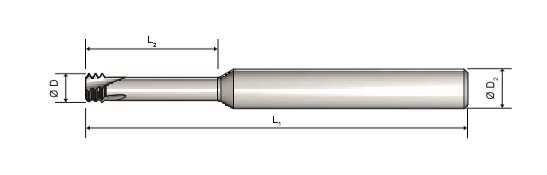

| Průměr stopky D2 | 6 mm |
| Řezný průměr D | 3,1 mm |
| Počet zubů z | 3 |
| Pracovní délka L2 | 12,5 mm |
| Celková délka L1 | 58 mm |
| Tolerance stopky | h6. |
Materiálové použití a řezné podmínky
| Skupina / vhodnost | Materiál obrobku | Pevnost / tvrdost skupiny | vc (m/min) |
|---|---|---|---|
| S.2 doporučené | slitiny titanu | 600–1000 MPa | 20–40 |
| S.4 doporučené | slitiny niklu | 600–1000 MPa | 20–40 |
| H.1 doporučené | kalené legované oceli | 44–55 HRC | 50–60 |
| H.2 doporučené | kalené legované oceli | 56–62 HRC | 40–50 |
Příklady jakostí: S.2: 3.7165 / TiAl6V4; 3.7174 / TiAl6V4Sn2; H.1: 1.2343 / X38CrMoV5-1 / H11; 1.2344 / H13.
Postup frézování: výchozí poloha ve středu, nájezd obloukem 45°, frézování do požadované hloubky, výjezd obloukem 45° a axiální návrat.
| Typ závitu | M |
| Průměr závitu | M4 |
| Obráběný materiál | S - Superslitiny, H - Kalený materiál |
| Směr | Levořezný |
| Průměr stopky [mm] | 6,00 |
| Řezná délka [mm] | 12,50 |
| Celková délka [mm] | 58,00 |
| Stoupání závitu | 0,70 |
| Výrobce | VERGNANO |
