Fréza tvrdokovová závitová UNF 1/2´´x20 1,5xD VHM/TiAlN, VR20 TiAlN, axiální vnitř. chlaz.

Fréza tvrdokovová závitová UNF 1/2´´x20 1,5xD VHM/TiAlN, VR20 TiAlN, axiální vnitř. chlaz.
Fréza tvrdokovová závitová UNF 1/2´´x20 1,5xD VHM/TiAlN, VR20 TiAlN, axiální vnitř. chlaz.
Fréza tvrdokovová závitová UNF 1/2´´x20 1,5xD VHM/TiAlN, VR20 TiAlN, axiální vnitř. chlaz. (1)
VERGNANO

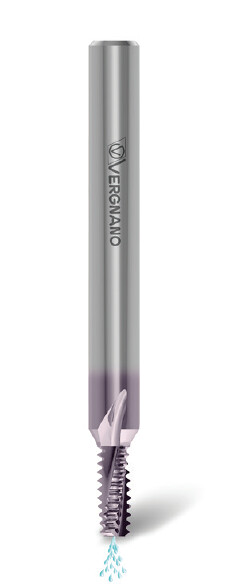

Monolitní karbidová závitová fréza VR20 UNF 1/2"; 20 TPI pro vnitřní závity do 1,5xD. Použití: vybrané oceli, nerez, litiny, neželezné kovy, titan a nikl. HM, TiAlN. Vnitřní chlazení. O10 mm; L1 73 mm; L2 22,3 mm.
14 122 Kč 11 671,40 Kč bez DPH
Za nákup tohoto produktu lze získat:141 bodů
Tento produkt lze získat za:14 122 bodů
Dostupnost:Skladem do týdne
Bližší informace o dostupnosti po
Registrujte se
KódVR20100U20T2200VýrobceVERGNANO

Monolitní karbidová závitová fréza VR20 UNF 1/2"; 20 TPI pro vnitřní závity do 1,5×D.

Materiál nástroje a povrch: Monolitní slinutý karbid HM. Povlak TiAlN.

Technické parametry

Rozměr / profil závituUNF 1/2"; 20 TPI
Norma závituUN ASME B1.1
Směr řezupravý
Typ otvoruslepé
Hloubka závitovánído 1,5×D
Geometriešroubovité drážky
Materiál nástrojeHM
PovrchTiAlN
Počet závitů na palec20 TPI
Průměr stopky D210 mm
Řezný průměr D10 mm
Počet zubů z4
Pracovní délka L222,3 mm
Celková délka L173 mm
Chlazenívnitřní, axiální výstup
Tolerance stopkyh6.

Materiálové použití a řezné podmínky

Skupina / vhodnostMateriál obrobkuPevnost / tvrdost skupinyvc (m/min)fz (mm/zub)
P.1 doporučenéměkké a magnetické oceli200–400 MPa100–2500,08
P.2 doporučenékonstrukční a cementační oceli350–700 MPa100–2500,08
P.3 doporučenéuhlíkové oceli350–850 MPa100–2500,08
P.4 doporučenélegované a zušlechtěné oceli (nižší pevnost)500–850 MPa110–1800,07
P.5 doporučenélegované a zušlechtěné oceli850–1200 MPa90–1600,05
P.6 doporučenélegované vysokopevnostní oceli1200–1600 MPa90–1400,04
P.7 doporučenéferitické, martenzitické a precipitačně vytvrditelné nerezové oceli<1000 MPa110–1800,07
M.1 doporučenéaustenitické nerezové oceli<850 MPa60–1200,05
M.2 doporučenéduplexní feriticko-austenitické nerezové oceli<1000 MPa50–1000,05
K.1 doporučenéšedá litina<1000 MPa70–1500,08
K.2 doporučenétvárná, temperovaná a zušlechtěná litina<1000 MPa100–2500,08
K.3 doporučenéizotermicky kalená tvárná litina ADI<1400 MPa70–1200,06
N.1 doporučenéčistý hliník<300 MPa150–3500,08
N.2 doporučenéslitiny hliníku s Si <0,5 %, dlouhá tříska<500 MPa150–3500,08
N.3 doporučenéslitiny hliníku s Si <10 %, středně dlouhá tříska<500 MPa150–3500,08
N.4 doporučenéslévárenské slitiny hliníku s Si >10 %, krátká tříska<600 MPa100–2500,05
N.5 doporučenéčistá měď250–350 MPa150–3500,08
N.6 doporučenéslitiny mědi s dlouhou třískou a měkká mosaz<700 MPa150–3500,08
N.7 doporučenéslitiny mědi s krátkou třískou a tvrdá mosaz<700 MPa100–2500,05
N.8 doporučenévysokopevnostní bronzy700–1500 MPa90–1400,04
N.9 doporučenéhořčík a jeho slitiny120–300 MPa150–3500,08
N.10 doporučenévysokopevnostní slitiny hořčíku240–400 MPa150–3500,08
S.1 doporučenéčistý titan400–600 MPa20–900,04
S.2 doporučenéslitiny titanu600–1000 MPa20–800,03
S.3 doporučenéčistý nikl400–600 MPa20–900,04
S.4 doporučenéslitiny niklu600–1000 MPa20–800,03

Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L; K.1: 0.6020 / GG20; 0.6025 / GG25; N.1: 3.0205 / Al99 / 1200; S.1: 3.7024 / Ti99.5; 3.7034 / Ti99.7.

Postup frézování: výchozí poloha ve středu, axiální nájezd do hloubky, nájezd obloukem 45°, frézování po obvodu 360°, výjezd obloukem 45° a axiální návrat.

Typ závituUNF
Průměr závituUNF1/2´´
Obráběný materiálP - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny
SměrPravořezný
Vnitřní chlazeníAno
Průměr stopky [mm]10,00
Řezná délka [mm]22,30
Celková délka [mm]73,00
VýrobceVERGNANO
PopisParametry
