Fréza tvrdokovová závitová UNF 5/16´´-3/8´´x24, 2xD VHM/TiAlN, VR40 TiAlN

Name: Fréza tvrdokovová závitová UNF 5/16´´-3/8´´x24, 2xD VHM/TiAlN, VR40 TiAlN
Brand: VERGNANO
SKU: VR40066U24T1700
Price: 8554 CZK
Availability: OutOfStock

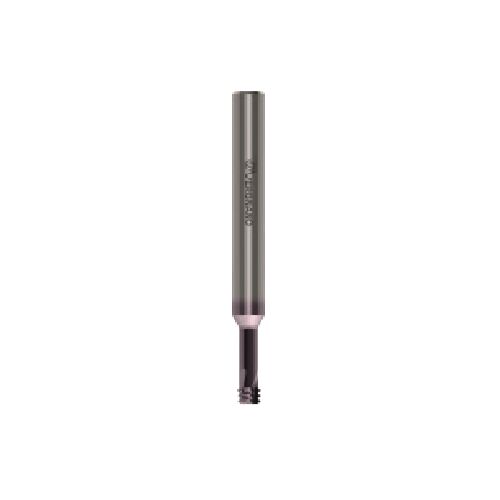

Fréza tvrdokovová závitová UNF 5/16´´-3/8´´x24, 2xD VHM/TiAlN, VR40 TiAlN (1)

Monolitní karbidová závitová fréza VR40 UNF 5/16"-3/8"; 24 TPI pro vnitřní závity do 2xD. Použití: vybrané oceli, nerez, litiny, neželezné kovy, titan a nikl. HM, TiAlN. O6,6 mm; L1 64 mm; L2 17 mm.

8 554 Kč 7 069,40 Kč bez DPH

Do košíku

Za nákup tohoto produktu lze získat:86 bodů

Tento produkt lze získat za:8 554 bodů

Dostupnost:Skladem do týdne

Bližší informace o dostupnosti po

Kód

VR40066U24T1700

Výrobce

VERGNANO

Hlídací pes Tisknout Porovnat Potřebuji poradit Doporučit známémuPřidat k oblíbeným

Monolitní karbidová závitová fréza VR40 UNF 5/16"-3/8"; 24 TPI pro vnitřní závity do 2×D.

Materiál nástroje a povrch: Monolitní slinutý karbid HM. Povlak TiAlN.

Technické parametry

Rozměr / profil závitu	UNF 5/16"-3/8"; 24 TPI
Norma závitu	UN ASME B1.1
Směr řezu	pravý
Typ otvoru	slepé a průchozí
Hloubka závitování	do 2×D
Geometrie	šroubovité drážky
Materiál nástroje	HM
Povrch	TiAlN

Počet závitů na palec	24 TPI

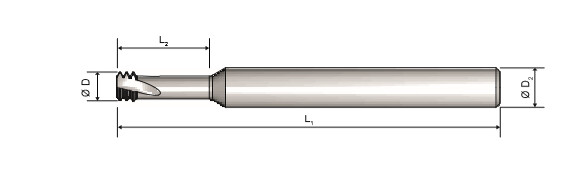

Průměr stopky D2	8 mm
Řezný průměr D	6,6 mm
Počet zubů z	3
Pracovní délka L2	17 mm
Celková délka L1	64 mm
Tolerance stopky	h6.

Materiálové použití a řezné podmínky

Skupina / vhodnost	Materiál obrobku	Pevnost / tvrdost skupiny	vc (m/min)
P.1 doporučené	měkké a magnetické oceli	200–400 MPa	60–120
P.2 doporučené	konstrukční a cementační oceli	350–700 MPa	60–120
P.3 doporučené	uhlíkové oceli	350–850 MPa	60–120
P.4 doporučené	legované a zušlechtěné oceli (nižší pevnost)	500–850 MPa	60–90
P.5 doporučené	legované a zušlechtěné oceli	850–1200 MPa	50–80
P.6 doporučené	legované vysokopevnostní oceli	1200–1600 MPa	50–70
P.7 doporučené	feritické, martenzitické a precipitačně vytvrditelné nerezové oceli	<1000 MPa	60–90
M.1 doporučené	austenitické nerezové oceli	<850 MPa	60–90
M.2 doporučené	duplexní feriticko-austenitické nerezové oceli	<1000 MPa	50–80
K.1 doporučené	šedá litina	<1000 MPa	40–80
K.2 doporučené	tvárná, temperovaná a zušlechtěná litina	<1000 MPa	60–120
K.3 doporučené	izotermicky kalená tvárná litina ADI	<1400 MPa	40–70
N.1 doporučené	čistý hliník	<300 MPa	100–200
N.2 doporučené	slitiny hliníku s Si <0,5 %, dlouhá tříska	<500 MPa	100–200
N.3 doporučené	slitiny hliníku s Si <10 %, středně dlouhá tříska	<500 MPa	100–200
N.4 doporučené	slévárenské slitiny hliníku s Si >10 %, krátká tříska	<600 MPa	60–140
N.5 doporučené	čistá měď	250–350 MPa	100–200
N.6 doporučené	slitiny mědi s dlouhou třískou a měkká mosaz	<700 MPa	100–200
N.7 doporučené	slitiny mědi s krátkou třískou a tvrdá mosaz	<700 MPa	60–140
N.8 doporučené	vysokopevnostní bronzy	700–1500 MPa	60–100
N.9 doporučené	hořčík a jeho slitiny	120–300 MPa	100–200
N.10 doporučené	vysokopevnostní slitiny hořčíku	240–400 MPa	100–200
S.1 doporučené	čistý titan	400–600 MPa	20–50
S.2 doporučené	slitiny titanu	600–1000 MPa	20–40
S.3 doporučené	čistý nikl	400–600 MPa	20–50
S.4 doporučené	slitiny niklu	600–1000 MPa	20–40

Příklady jakostí: P.1: 1.1015 / RFe60; 1.0715 / 9SMn28; M.1: 1.4301 / AISI 304; 1.4401 / AISI 316; 1.4404 / AISI 316L; K.1: 0.6020 / GG20; 0.6025 / GG25; N.1: 3.0205 / Al99 / 1200; S.1: 3.7024 / Ti99.5; 3.7034 / Ti99.7.

Postup frézování: výchozí poloha ve středu, nájezd obloukem 45°, frézování do požadované hloubky, výjezd obloukem 45° a axiální návrat.

Typ závitu	UNF
Průměr závitu	UNF5/16´´
Obráběný materiál	P - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny
Směr	Pravořezný
Průměr stopky [mm]	8,00
Řezná délka [mm]	17,00
Celková délka [mm]	64,00
Výrobce	VERGNANO
