HP-3D150-S20-S05

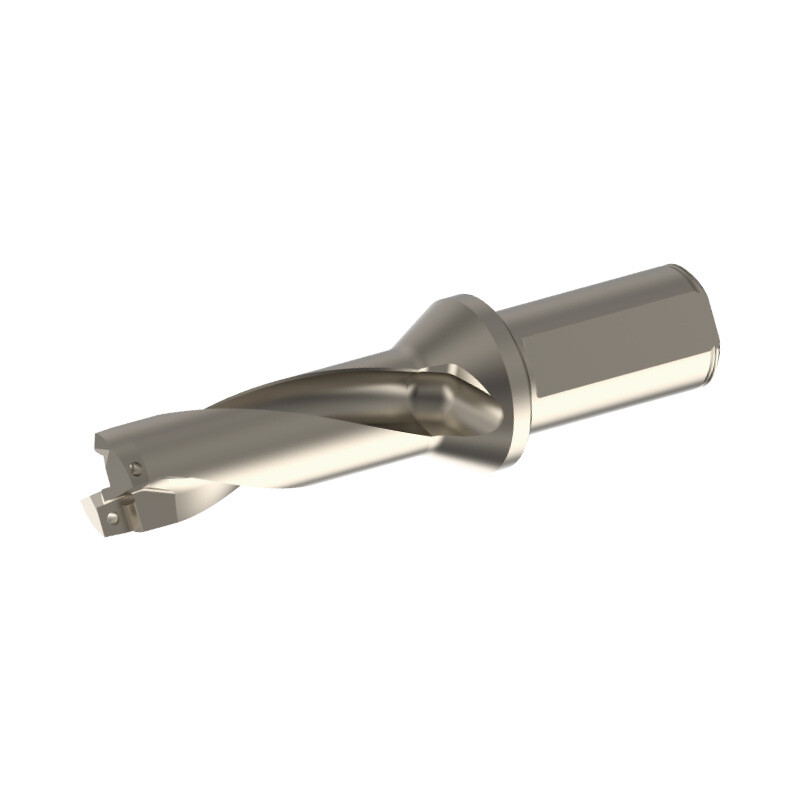

HP-3D150-S20-S05 - držák pro vrtání výrobce Achteck pro vrtání s vyměnitelnými destičkami.

Těleso je určeno pro osazení uvedenými typy vrtacích destiček. Při volbě destiček je nutné zachovat předepsanou velikost a polohu v tělese.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 15,0 mm; využitelná délka LU 48 mm; celková délka OAL 118 mm; průměr stopky DCON 20 mm.

Použití a technické vlastnosti

Těleso HP využívá uspořádání středové a obvodové destičky pro vyvážení řezných sil. Optimalizované drážky a dva kanály pro chladivo podporují mazání a odvod třísek. Řada je zaměřena na produktivní vrtání krátších otvorů; strategii na šikmých plochách nebo v přerušovaném záběru je nutné přizpůsobit konkrétní operaci.

Technické parametry

• Výrobce: Achteck
• Označení: HP-3D150-S20-S05
• Řada: HP
• Jmenovitá hloubka vrtání: 3xDC
• Řezný průměr DC: 15,0 mm
• Využitelná délka LU: 48 mm
• Celková délka OAL: 118 mm
• Průměr stopky DCON: 20 mm
• Rozměr LFS: 68 mm
• Průměr připojovací plochy DCSFMS: 25 mm
• Hmotnost: 0,17 kg
• Kompatibilní destičky / řady destiček: SPMT 050204E-DP
• Šroub destičky: ST020043
• Klíč: FT-T06
