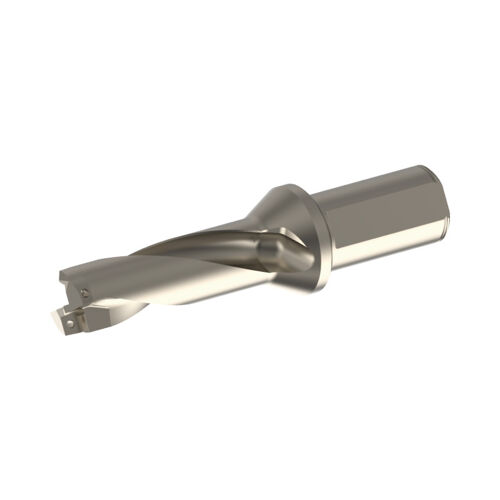

HP-3D165-S25-S06

HP-3D165-S25-S06 - držák pro vrtání výrobce Achteck pro vrtání s vyměnitelnými destičkami.

Těleso je určeno pro osazení uvedenými typy vrtacích destiček. Při volbě destiček je nutné zachovat předepsanou velikost a polohu v tělese.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 16,5 mm; využitelná délka LU 53 mm; celková délka OAL 134 mm; průměr stopky DCON 25 mm.

Použití a technické vlastnosti

Těleso HP využívá uspořádání středové a obvodové destičky pro vyvážení řezných sil. Optimalizované drážky a dva kanály pro chladivo podporují mazání a odvod třísek. Řada je zaměřena na produktivní vrtání krátších otvorů; strategii na šikmých plochách nebo v přerušovaném záběru je nutné přizpůsobit konkrétní operaci.

Technické parametry

• Výrobce: Achteck
• Označení: HP-3D165-S25-S06
• Řada: HP
• Jmenovitá hloubka vrtání: 3xDC
• Řezný průměr DC: 16,5 mm
• Využitelná délka LU: 53 mm
• Celková délka OAL: 134 mm
• Průměr stopky DCON: 25 mm
• Rozměr LFS: 78 mm
• Průměr připojovací plochy DCSFMS: 32 mm
• Hmotnost: 0,27 kg
• Kompatibilní destičky / řady destiček: SPMT 060204E-DP
• Šroub destičky: ST022055
• Klíč: FT-T06
