HP-3D300-S32-S09

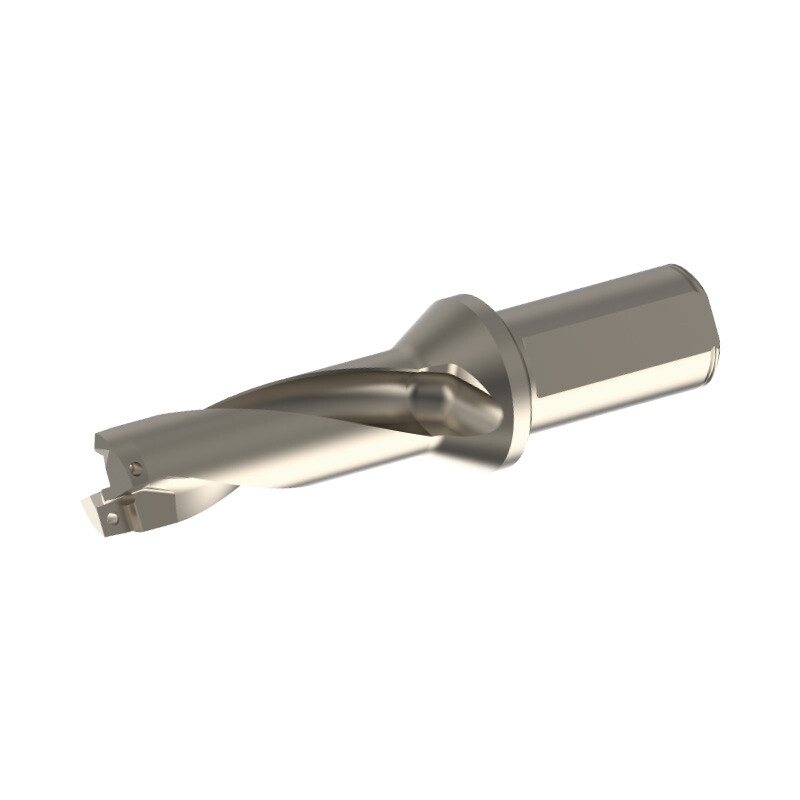

HP-3D300-S32-S09 - držák pro vrtání výrobce Achteck pro vrtání s vyměnitelnými destičkami.

Těleso je určeno pro osazení uvedenými typy vrtacích destiček. Při volbě destiček je nutné zachovat předepsanou velikost a polohu v tělese.

Hlavní rozměry tohoto provedení: průměr / rozsah DC 30,0 mm; využitelná délka LU 95 mm; celková délka OAL 185 mm; průměr stopky DCON 32 mm.

Použití a technické vlastnosti

Těleso HP využívá uspořádání středové a obvodové destičky pro vyvážení řezných sil. Optimalizované drážky a dva kanály pro chladivo podporují mazání a odvod třísek. Řada je zaměřena na produktivní vrtání krátších otvorů; strategii na šikmých plochách nebo v přerušovaném záběru je nutné přizpůsobit konkrétní operaci.

Technické parametry

• Výrobce: Achteck
• Označení: HP-3D300-S32-S09
• Řada: HP
• Jmenovitá hloubka vrtání: 3xDC
• Řezný průměr DC: 30,0 mm
• Využitelná délka LU: 95 mm
• Celková délka OAL: 185 mm
• Průměr stopky DCON: 32 mm
• Rozměr LFS: 125 mm
• Průměr připojovací plochy DCSFMS: 40 mm
• Hmotnost: 0,71 kg
• Kompatibilní destičky / řady destiček: SPMT 090408E-DP
• Šroub destičky: ST035084X
• Klíč: FT-T15
