HY-2D185-S25-SP03

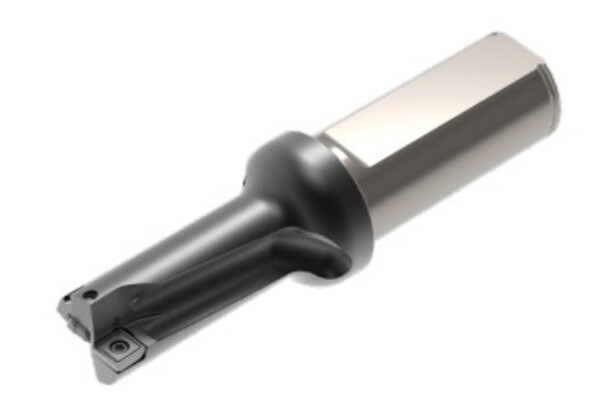

HY-2D185-S25-SP03 - držák pro vrtání výrobce Achteck pro vrtání s vyměnitelnými destičkami.

Těleso je určeno pro osazení uvedenými typy vrtacích destiček. Při volbě destiček je nutné zachovat předepsanou velikost a polohu v tělese.

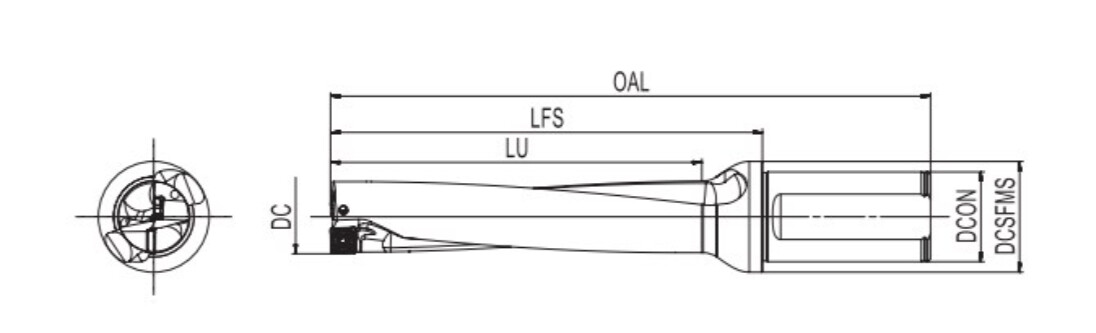

Hlavní rozměry tohoto provedení: průměr / rozsah DC 18,5 mm; využitelná délka LU 40 mm; celková délka OAL 112 mm; průměr stopky DCON 25 mm.

Použití a technické vlastnosti

Těleso HY využívá spirálové kanály pro chladivo, tuhou konstrukci a prostor pro odvod třísek. Řada doplňuje HP v obtížnějších podmínkách, například při obrábění výkovků a odlitků nebo při problémech s navíjením třísky. Uplatní se také tam, kde je požadován otvor s kladnou tolerancí; výsledek závisí na osazení a podmínkách obrábění.

Technické parametry

• Výrobce: Achteck
• Označení: HY-2D185-S25-SP03
• Řada: HY
• Jmenovitá hloubka vrtání: 2xDC
• Řezný průměr DC: 18,5 mm
• Využitelná délka LU: 40 mm
• Celková délka OAL: 112 mm
• Průměr stopky DCON: 25 mm
• Rozměr LFS: 56 mm
• Průměr připojovací plochy DCSFMS: 32 mm
• Hmotnost: 0,29 kg
• Kompatibilní destičky / řady destiček: XONT 030305E SPET 030305E
• Šroub destičky: SP022049
• Klíč: FT-TP07
