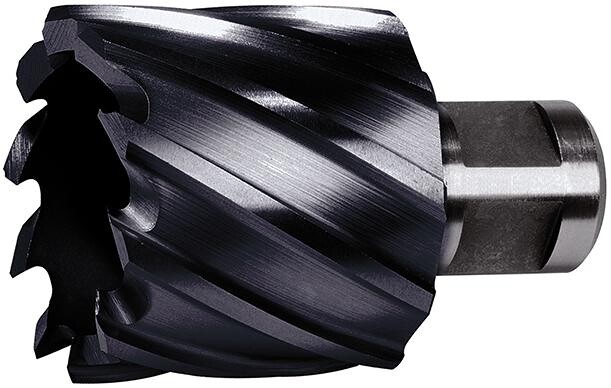

Jádrový vrták HSS-Co5 TiALN 21/30 mm FORMAT
Jádrové vrtáky. O vrtáku 21 mm; povrchová úprava TiAlN. HSS-Co5. Pro vrtačkách s magnetickým stojanem a stojanových vrtačkách s MK úchytem.
Vlastnosti a provedení
Hloubka řezu do 30 mm, se stopkou Weldon O 19 mm, broušení CBN, pravořezný.
Použití
Na vrtačkách s magnetickým stojanem a stojanových vrtačkách s MK úchytem. Jádrový vrták obrábí pouze tenký kroužek materiálu. Odvrtané jádro se vyhazuje pružinovou silou pomocí vodicího a vyhazovacího kolíku. Třísky jsou odváděny nahoru, nebezpečí prasknutí se snižuje na minimum. Také vrtané otvory s velkým průměrem si vyžadují relativně málo energie. Jádrový vrták obrábí v porovnání se spirálovým vrtákem pouze malou část celkové plochy. Tímto se dosáhne velké úspory času a vynaložených sil.
Technické údaje
| O vrtáku | 21 mm |
|---|---|
| Povrchová úprava | TiAlN |
| Materiál nástroje | HSS-Co5 |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 30 |
| Ocel < 1000 N/mm2 | 20 |
| Nerezové oceli – feritické / martenzitické | 15 |
| Nerezové oceli – austenitické | 15 |
| Nerezové oceli – duplexní | 15 |
| Hliník < 8 % Si | 30 |
| Hliník > 8 % Si | 30 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | O vrtáku |
|---|---|
| BO-E-13391930 | 19 mm |
| BO-E-13392030 | 20 mm |
| BO-E-13392230 | 22 mm |
| BO-E-13392330 | 23 mm |
| Průměr [mm] | 21,00 |
| Materiál nástroje | HSS-Co5% |
| Obráběný materiál | P - Ocel, M - Nerez, N - Neželezný materiál |
| Vnitřní chlazení | Ne |
| Průměr stopky [mm] | 19,00 |
| Výrobce | FORMAT |
