SECO

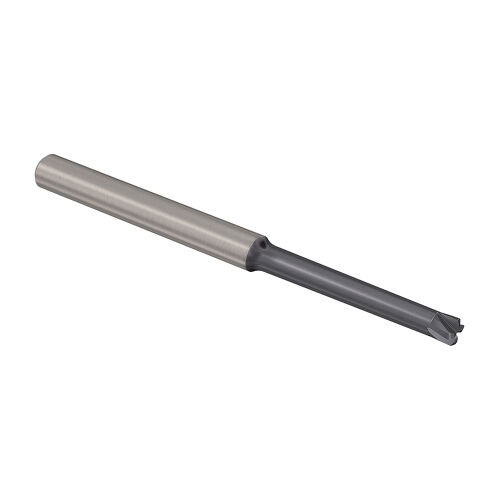

Monolitní fréza Seco JHF980050J4H.0Z4-MEGA; průměr 2.500 mm, maximální hloubka řezu 0.64 mm, celková délka 90.0 mm.
6 619 Kč 5 470,00 Kč bez DPH
Za nákup tohoto produktu lze získat:66 bodů
Tento produkt lze získat za:6 619 bodů
Dostupnost:Skladem do 1-2 dnů
Bližší informace o dostupnosti po
Registrujte se
KódSECO-03003404VýrobceSECO
Monolitní fréza Seco JHF980050J4H.0Z4-MEGA; průměr 2.500 mm, maximální hloubka řezu 0.64 mm, celková délka 90.0 mm.
Obráběné materiály: oceli (P); korozivzdorné oceli (M); litiny (K); superslitiny, titan a jeho slitiny (S); kalené a tvrdé materiály (H). SMG: P1, P2, P3, P4, P5, P6, P7, P8, P11, P12, M1, M2, M3, M4, M5, K1, K2, K3, K4, K5, K6, K7, S1, S2, S3, S11, S12, S13, H5, H8, H11, H12, H21, H31.
Doplňkové použití: kalené a tvrdé materiály (H3, H7).

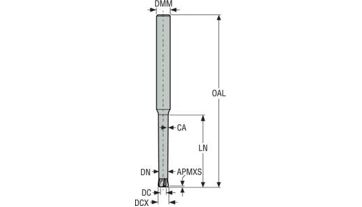

Technické parametry
AtributPopisHodnota
APMXMax. hloubka řezu0.64 mm
APMXSMax. hloubka řezu v bočním směru posuvu0.30 mm
BMCKód materiálu tělesamonolitní karbidové těleso
BarcodeČárový kód produktu00662885359118
Barcode LabelČárový kód na štítku03404030000103
CAKolizní úhel0.8 deg
CCCBřity do středu nástroje0
CCERRádius zakřivení ostří2.0 mm
CCER_2Curved cutting edge radius 20.00 mm
CGTTypová řada nástrojeJHF980
COATINGPovlak břitůMEGA
CSPTyp přívodu chladivaBez vnitřního chlazení
DCObráběcí průměr2.500 mm
DCXMaximální obráběný průměr 5.00 mm
DMMPrůměr stopky / otvoru pro trn6.00 mm
DNPrůměr krčku4.40 mm
FCEDCPočet čelních břitů4
FHAÚhel šroubovice břitů0.0 deg
GAMFRadiální úhel čela0.0 deg
GTINGlob. obch. číslo položky00662885359118
LNDélka krčku35.0 mm
NAÚhel krčku0.5 deg
OALCelková délka90.0 mm
PCEDCPočet obvodových břitů4
PSIRZáběrový úhel nástroje-5.0 deg
RERohový rádius0.40 mm
RPProgramovací rádius0.6 mm
ShanktypeTyp stopkyCylindrical
TCDMMTřída přesnosti průměru stopkyh5
TOPETooling PerformancePlus
UTCNTloušťka neodřezané vrstvy0.1 mm
WeightČistá hmotnost0.055 kg
Minimální prodejní množství: 1 ks.
Obráběné materiály – podrobný přehled
Vhodné použití
  • P1 – Automatové oceli. Referenční materiál: 11 SMn30.
  • P2 – Nízkolegované feritické obecné konstrukční oceli, C < 0,25%hm. Referenční materiál: S235JRG2.
  • P3 – Feritické a feriticko-perlitické konstrukční oceli, C < 0,25%hm. Referenční materiál: 16 MnCr 5.
  • P4 – Nízkolegované obecné konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: C 45E.
  • P5 – Konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: 42 CrMo 4.
  • P6 – Nízkolegované prokalitelné oceli, C > 0,67%hm. Referenční materiál: C 100S.
  • P7 – Prokalitelné oceli, C > 0,67%hm. Referenční materiál: 100 Cr 6.
  • P8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • P11 – Feritické a martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • P12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • M1 – Automatové austenitické korozivzdorné oceli. Referenční materiál: X 8 CrNiS 18 9.
  • M2 – Nízkolegované austenitické korozivzdorné oceli. Referenční materiál: X 5 CrNi 18 10.
  • M3 – Středně legované austenitické korozivzdorné oceli. Referenční materiál: X 2 CrNiMo 18 14 3.
  • M4 – Vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 22 5 3.
  • M5 – Obtížně obrobitelné vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 25 7 4.
  • K1 – Šedé litiny (GCI). Referenční materiál: EN-GJL-250.
  • K2 – Kompaktní grafitové litiny (CGI). Referenční materiál: EN-GJV-400.
  • K3 – Temperované litiny (MCI). Referenční materiál: EN-GJMB-550-4.
  • K4 – Tvárné litiny (SGI). Referenční materiál: EN-GJS-500-7.
  • K5 – Bainitické tvárné litiny (ADI). Referenční materiál: EN-GJS-1000-5.
  • K6 – Austenitické lamelární litiny. Referenční materiál: EN-GJLA-XNiCuCr15-6-2.
  • K7 – Austenitické tvárné litiny. Referenční materiál: EN-GJSA-XNiMn23-4.
  • S1 – Superslitiny na bázi železa. Referenční materiál: Discalloy.
  • S2 – Superslitiny na bázi kobaltu. Referenční materiál: Stellite 21.
  • S3 – Superslitiny na bázi niklu. Referenční materiál: Inconel 718.
  • S11 – Titan, nízkolegovaný (?). Referenční materiál: Ti.
  • S12 – Titan, středně legovaný (?+ß). Referenční materiál: TiAl6V4.
  • S13 – Titan, vysoce legovaný (převážně ß a ß). Referenční materiál: Ti10V2Fe3Al.
  • H5 – Kalené a temperované oceli. Referenční materiál: 42 CrMo 4.
  • H8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • H11 – Martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • H12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • H21 – Manganové oceli. Referenční materiál: X 120 Mn 12.
  • H31 – Bílé litiny. Referenční materiál: EN-GJN-HV600(XCr11).
Doplňkové použití
  • H3 – Cementační oceli. Referenční materiál: 16 MnCr 5.
  • H7 – Kalené a temperované oceli, Ložiskové oceli. Referenční materiál: 100 Cr 6.
Doplňkové použití není preferovanou volbou výrobce pro daný materiál.
Vhodnost platí pro uvedené podskupiny SMG. Referenční materiály představují příklady z materiálové databáze výrobce.
Průměr [mm]2,50
Řezná délka vč. odlehčení [mm]35,00
Řezná délka [mm]0,30
Obráběný materiálP - Ocel, M - Nerez, K - Litina, S - Superslitiny, H - Kalený materiál
Druh stopkyVálcová
Průměr stopky [mm]6,00
Počet zubů4-břitá
PovlakAno
Vnitřní chlazeníNe
Celková délka [mm]90,00
Materiál nástrojeTvrdokov
VýrobceSECO
