SECO

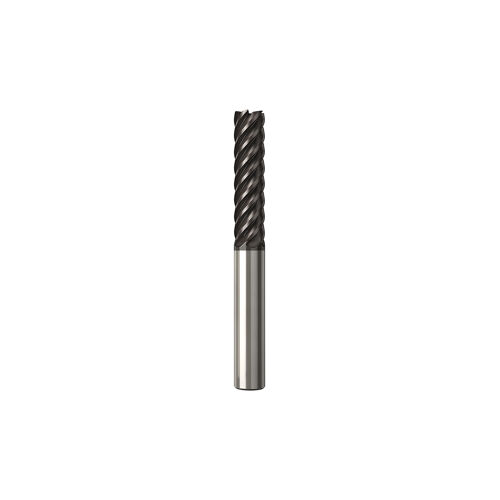

Monolitní fréza Seco JS520160D3C.0Z8-NXT; průměr 16.000 mm, maximální hloubka řezu 65.00 mm, celková délka 125.0 mm.
19 239 Kč 15 900,00 Kč bez DPH
Za nákup tohoto produktu lze získat:192 bodů
Tento produkt lze získat za:19 239 bodů
Dostupnost:Skladem do 1-2 dnů
Bližší informace o dostupnosti po
Registrujte se
KódSECO-02927494VýrobceSECO
Monolitní fréza Seco JS520160D3C.0Z8-NXT; průměr 16.000 mm, maximální hloubka řezu 65.00 mm, celková délka 125.0 mm.
Obráběné materiály: oceli (P); korozivzdorné oceli (M); litiny (K); slitiny mědi (N); superslitiny na bázi niklu, titan a jeho slitiny (S). SMG: P1, P2, P3, P4, P5, P6, P7, P8, P11, P12, M1, M2, M3, M4, M5, K1, K2, K3, K4, K5, K6, K7, N11, S3, S11, S12, S13.
Doplňkové použití: hliníkové slitiny (N1, N2, N3); superslitiny (S1, S2); kalené a tvrdé materiály (H5, H8, H11, H12, H21, H31); plasty (TS1, TP1); grafit (GR1).

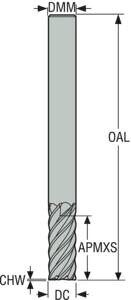

Technické parametry
AtributPopisHodnota
APMXMax. hloubka řezu65.00 mm
APMXSMax. hloubka řezu v bočním směru posuvu65.00 mm
BMCKód materiálu tělesamonolitní karbidové těleso
BarcodeČárový kód produktu00662885310553
Barcode LabelČárový kód na štítku27494029000108
CCCBřity do středu nástroje0
CGTTypová řada nástrojeJS520
CHWŠířka rohového sražení0.160 mm
COATINGPovlak břitůNXT
CSPTyp přívodu chladivaBez vnitřního chlazení
DCObráběcí průměr16.000 mm
DMMPrůměr stopky / otvoru pro trn16.00 mm

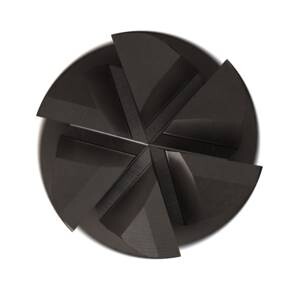

FCEDCPočet čelních břitů8
FHAÚhel šroubovice břitů45.0 deg
GAMFRadiální úhel čela7.0 deg
GTINGlob. obch. číslo položky00662885310553
KCHÚhel rohového sražení45.0 deg
OALCelková délka125.0 mm
PCEDCPočet obvodových břitů8
PSIRZáběrový úhel nástroje0.0 deg
RECONRenovovatelnéYes
RECONAPMNRenovace - min. hloubka řezu55.25 mm
RECONCTXMax. počet cyklů renovace3
RECONDCNRenovace - min. řezný průměr14.40 mm
ShanktypeTyp stopkyCylindrical
TCDMMTřída přesnosti průměru stopkyh5
TOPETooling PerformancePlus
WeightČistá hmotnost0.284 kg
Minimální prodejní množství: 1 ks.
Obráběné materiály – podrobný přehled
Vhodné použití
  • P1 – Automatové oceli. Referenční materiál: 11 SMn30.
  • P2 – Nízkolegované feritické obecné konstrukční oceli, C < 0,25%hm. Referenční materiál: S235JRG2.
  • P3 – Feritické a feriticko-perlitické konstrukční oceli, C < 0,25%hm. Referenční materiál: 16 MnCr 5.
  • P4 – Nízkolegované obecné konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: C 45E.
  • P5 – Konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: 42 CrMo 4.
  • P6 – Nízkolegované prokalitelné oceli, C > 0,67%hm. Referenční materiál: C 100S.
  • P7 – Prokalitelné oceli, C > 0,67%hm. Referenční materiál: 100 Cr 6.
  • P8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • P11 – Feritické a martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • P12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • M1 – Automatové austenitické korozivzdorné oceli. Referenční materiál: X 8 CrNiS 18 9.
  • M2 – Nízkolegované austenitické korozivzdorné oceli. Referenční materiál: X 5 CrNi 18 10.
  • M3 – Středně legované austenitické korozivzdorné oceli. Referenční materiál: X 2 CrNiMo 18 14 3.
  • M4 – Vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 22 5 3.
  • M5 – Obtížně obrobitelné vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 25 7 4.
  • K1 – Šedé litiny (GCI). Referenční materiál: EN-GJL-250.
  • K2 – Kompaktní grafitové litiny (CGI). Referenční materiál: EN-GJV-400.
  • K3 – Temperované litiny (MCI). Referenční materiál: EN-GJMB-550-4.
  • K4 – Tvárné litiny (SGI). Referenční materiál: EN-GJS-500-7.
  • K5 – Bainitické tvárné litiny (ADI). Referenční materiál: EN-GJS-1000-5.
  • K6 – Austenitické lamelární litiny. Referenční materiál: EN-GJLA-XNiCuCr15-6-2.
  • K7 – Austenitické tvárné litiny. Referenční materiál: EN-GJSA-XNiMn23-4.
  • N11 – Slitiny mědi. Referenční materiál: CW614N.
  • S3 – Superslitiny na bázi niklu. Referenční materiál: Inconel 718.
  • S11 – Titan, nízkolegovaný (?). Referenční materiál: Ti.
  • S12 – Titan, středně legovaný (?+ß). Referenční materiál: TiAl6V4.
  • S13 – Titan, vysoce legovaný (převážně ß a ß). Referenční materiál: Ti10V2Fe3Al.
Doplňkové použití
  • N1 – Hliníkové slitiny, Si < 9%. Referenční materiál: AW-7075.
  • N2 – Hliníkové slitiny, 9% < Si < 16%. Referenční materiál: AC-44200, Si = 12%.
  • N3 – Hliníkové slitiny, Si > 16%. Referenční materiál: AlSi17Cu5.
  • S1 – Superslitiny na bázi železa. Referenční materiál: Discalloy.
  • S2 – Superslitiny na bázi kobaltu. Referenční materiál: Stellite 21.
  • H5 – Kalené a temperované oceli. Referenční materiál: 42 CrMo 4.
  • H8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • H11 – Martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • H12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • H21 – Manganové oceli. Referenční materiál: X 120 Mn 12.
  • H31 – Bílé litiny. Referenční materiál: EN-GJN-HV600(XCr11).
  • TS1 – Termosetní polymery. Referenční materiál: Urea formaldehyde (UF).
  • TP1 – Termoplastické polymery. Referenční materiál: Polycarbonate (PC).
  • GR1 – Grafit. Referenční materiál: R 8500.
Doplňkové použití není preferovanou volbou výrobce pro daný materiál.
Vhodnost platí pro uvedené podskupiny SMG. Referenční materiály představují příklady z materiálové databáze výrobce.
Průměr [mm]16,00
Řezná délka [mm]65,00
Obráběný materiálP - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny, H - Kalený materiál, Plasty
Druh stopkyVálcová
Průměr stopky [mm]16,00
Počet zubů8-břitá
PovlakAno
Vnitřní chlazeníNe
Celková délka [mm]125,00
Materiál nástrojeTvrdokov
VýrobceSECO
