SECO

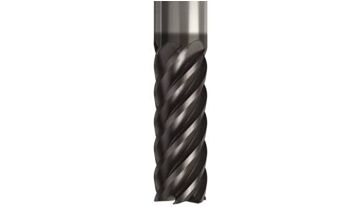

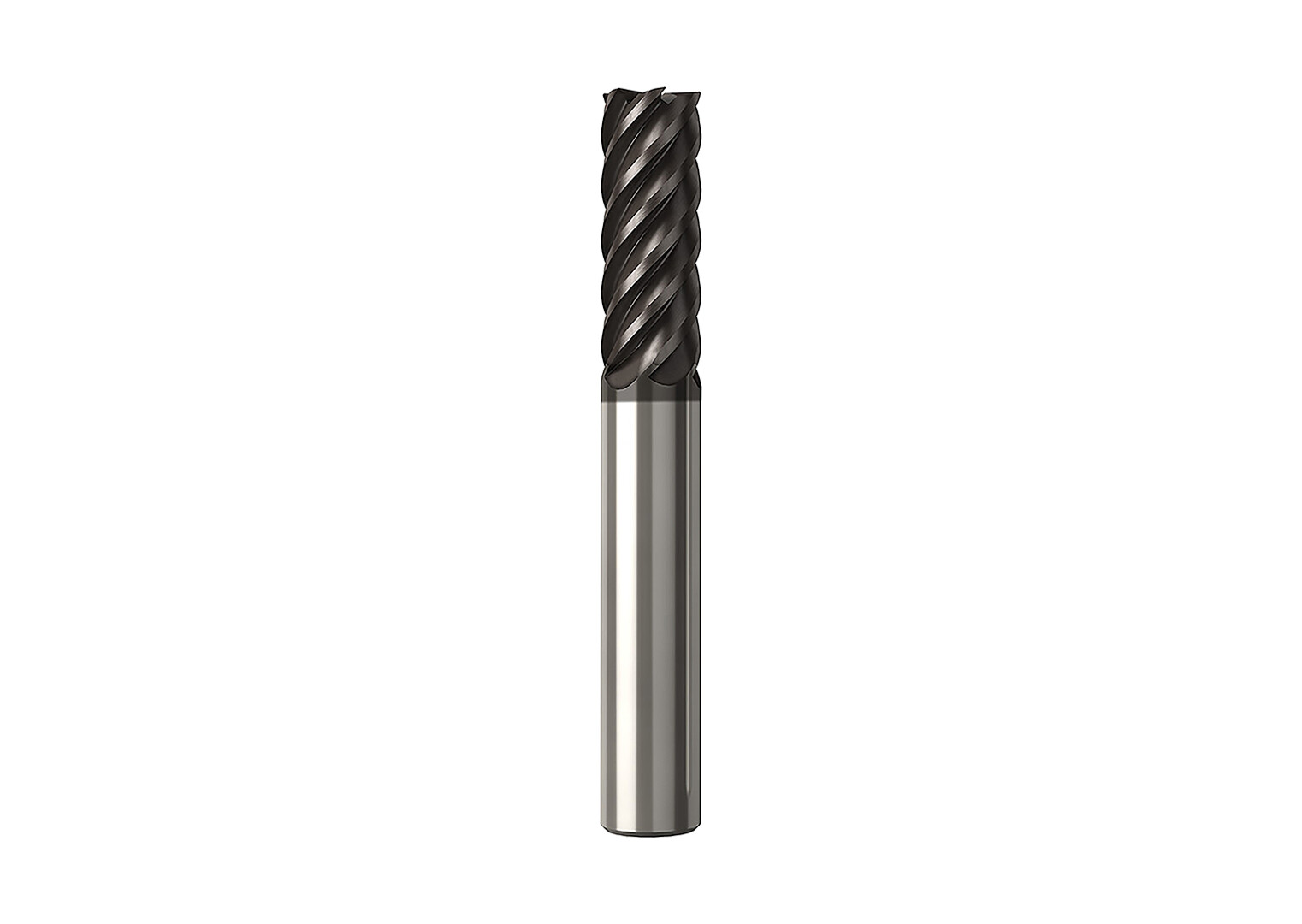

Monolitní fréza Seco JS520200D2C.3Z8-NXT; průměr 20.000 mm, maximální hloubka řezu 35.00 mm, celková délka 104.0 mm.
17 666 Kč 14 600,00 Kč bez DPH
Za nákup tohoto produktu lze získat:177 bodů
Tento produkt lze získat za:17 666 bodů
Dostupnost:Skladem do 1-2 dnů
Bližší informace o dostupnosti po
Registrujte se
KódSECO-02927520VýrobceSECO
Monolitní fréza Seco JS520200D2C.3Z8-NXT; průměr 20.000 mm, maximální hloubka řezu 35.00 mm, celková délka 104.0 mm.
Obráběné materiály: oceli (P); litiny (K); hliníkové slitiny a slitiny mědi (N); titan a jeho slitiny (S). SMG: P1, P2, P3, P4, P5, P6, P7, P8, P11, P12, K1, K2, K3, K4, K5, K6, K7, N1, N2, N3, N11, S11, S12, S13.
Doplňkové použití: korozivzdorné oceli (M1, M2, M3, M4, M5); superslitiny (S1, S2, S3); kalené a tvrdé materiály (H5, H8, H11, H12, H21, H31); plasty (TS1, TP1); grafit (GR1).
Technické parametry
AtributPopisHodnota
APMXMax. hloubka řezu35.00 mm
APMXSMax. hloubka řezu v bočním směru posuvu35.00 mm
BMCKód materiálu tělesamonolitní karbidové těleso
BarcodeČárový kód produktu00662885310812
Barcode LabelČárový kód na štítku27520029000104
CCCBřity do středu nástroje0
CGTTypová řada nástrojeJS520
CHWŠířka rohového sražení0.200 mm
COATINGPovlak břitůNXT
CSPTyp přívodu chladivaBez vnitřního chlazení
DCObráběcí průměr20.000 mm
DMMPrůměr stopky / otvoru pro trn20.00 mm
FCEDCPočet čelních břitů8
FHAÚhel šroubovice břitů45.0 deg
GAMFRadiální úhel čela7.0 deg
GTINGlob. obch. číslo položky00662885310812
KCHÚhel rohového sražení45.0 deg
OALCelková délka104.0 mm
PCEDCPočet obvodových břitů8
PSIRZáběrový úhel nástroje0.0 deg
RECONRenovovatelnéYes
RECONAPMNRenovace - min. hloubka řezu29.75 mm
RECONCTXMax. počet cyklů renovace3
RECONDCNRenovace - min. řezný průměr18.00 mm
ShanktypeTyp stopkyWeldon
TCDMMTřída přesnosti průměru stopkyh5
TOPETooling PerformancePlus
WeightČistá hmotnost0.429 kg
Minimální prodejní množství: 1 ks.
Obráběné materiály – podrobný přehled
Vhodné použití
  • P1 – Automatové oceli. Referenční materiál: 11 SMn30.
  • P2 – Nízkolegované feritické obecné konstrukční oceli, C < 0,25%hm. Referenční materiál: S235JRG2.
  • P3 – Feritické a feriticko-perlitické konstrukční oceli, C < 0,25%hm. Referenční materiál: 16 MnCr 5.
  • P4 – Nízkolegované obecné konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: C 45E.
  • P5 – Konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: 42 CrMo 4.
  • P6 – Nízkolegované prokalitelné oceli, C > 0,67%hm. Referenční materiál: C 100S.
  • P7 – Prokalitelné oceli, C > 0,67%hm. Referenční materiál: 100 Cr 6.
  • P8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • P11 – Feritické a martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • P12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • K1 – Šedé litiny (GCI). Referenční materiál: EN-GJL-250.
  • K2 – Kompaktní grafitové litiny (CGI). Referenční materiál: EN-GJV-400.
  • K3 – Temperované litiny (MCI). Referenční materiál: EN-GJMB-550-4.
  • K4 – Tvárné litiny (SGI). Referenční materiál: EN-GJS-500-7.
  • K5 – Bainitické tvárné litiny (ADI). Referenční materiál: EN-GJS-1000-5.
  • K6 – Austenitické lamelární litiny. Referenční materiál: EN-GJLA-XNiCuCr15-6-2.
  • K7 – Austenitické tvárné litiny. Referenční materiál: EN-GJSA-XNiMn23-4.
  • N1 – Hliníkové slitiny, Si < 9%. Referenční materiál: AW-7075.
  • N2 – Hliníkové slitiny, 9% < Si < 16%. Referenční materiál: AC-44200, Si = 12%.
  • N3 – Hliníkové slitiny, Si > 16%. Referenční materiál: AlSi17Cu5.
  • N11 – Slitiny mědi. Referenční materiál: CW614N.
  • S11 – Titan, nízkolegovaný (?). Referenční materiál: Ti.
  • S12 – Titan, středně legovaný (?+ß). Referenční materiál: TiAl6V4.
  • S13 – Titan, vysoce legovaný (převážně ß a ß). Referenční materiál: Ti10V2Fe3Al.
Doplňkové použití
  • M1 – Automatové austenitické korozivzdorné oceli. Referenční materiál: X 8 CrNiS 18 9.
  • M2 – Nízkolegované austenitické korozivzdorné oceli. Referenční materiál: X 5 CrNi 18 10.
  • M3 – Středně legované austenitické korozivzdorné oceli. Referenční materiál: X 2 CrNiMo 18 14 3.
  • M4 – Vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 22 5 3.
  • M5 – Obtížně obrobitelné vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 25 7 4.
  • S1 – Superslitiny na bázi železa. Referenční materiál: Discalloy.
  • S2 – Superslitiny na bázi kobaltu. Referenční materiál: Stellite 21.
  • S3 – Superslitiny na bázi niklu. Referenční materiál: Inconel 718.
  • H5 – Kalené a temperované oceli. Referenční materiál: 42 CrMo 4.
  • H8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • H11 – Martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • H12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • H21 – Manganové oceli. Referenční materiál: X 120 Mn 12.
  • H31 – Bílé litiny. Referenční materiál: EN-GJN-HV600(XCr11).
  • TS1 – Termosetní polymery. Referenční materiál: Urea formaldehyde (UF).
  • TP1 – Termoplastické polymery. Referenční materiál: Polycarbonate (PC).
  • GR1 – Grafit. Referenční materiál: R 8500.
Doplňkové použití není preferovanou volbou výrobce pro daný materiál.
Vhodnost platí pro uvedené podskupiny SMG. Referenční materiály představují příklady z materiálové databáze výrobce.
Průměr [mm]20,00
Řezná délka [mm]35,00
Obráběný materiálP - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny, H - Kalený materiál, Plasty
Druh stopkyWeldon
Průměr stopky [mm]20,00
Počet zubů8-břitá
PovlakAno
Vnitřní chlazeníNe
Celková délka [mm]104,00
Materiál nástrojeTvrdokov
VýrobceSECO
PopisParametry
