SECO

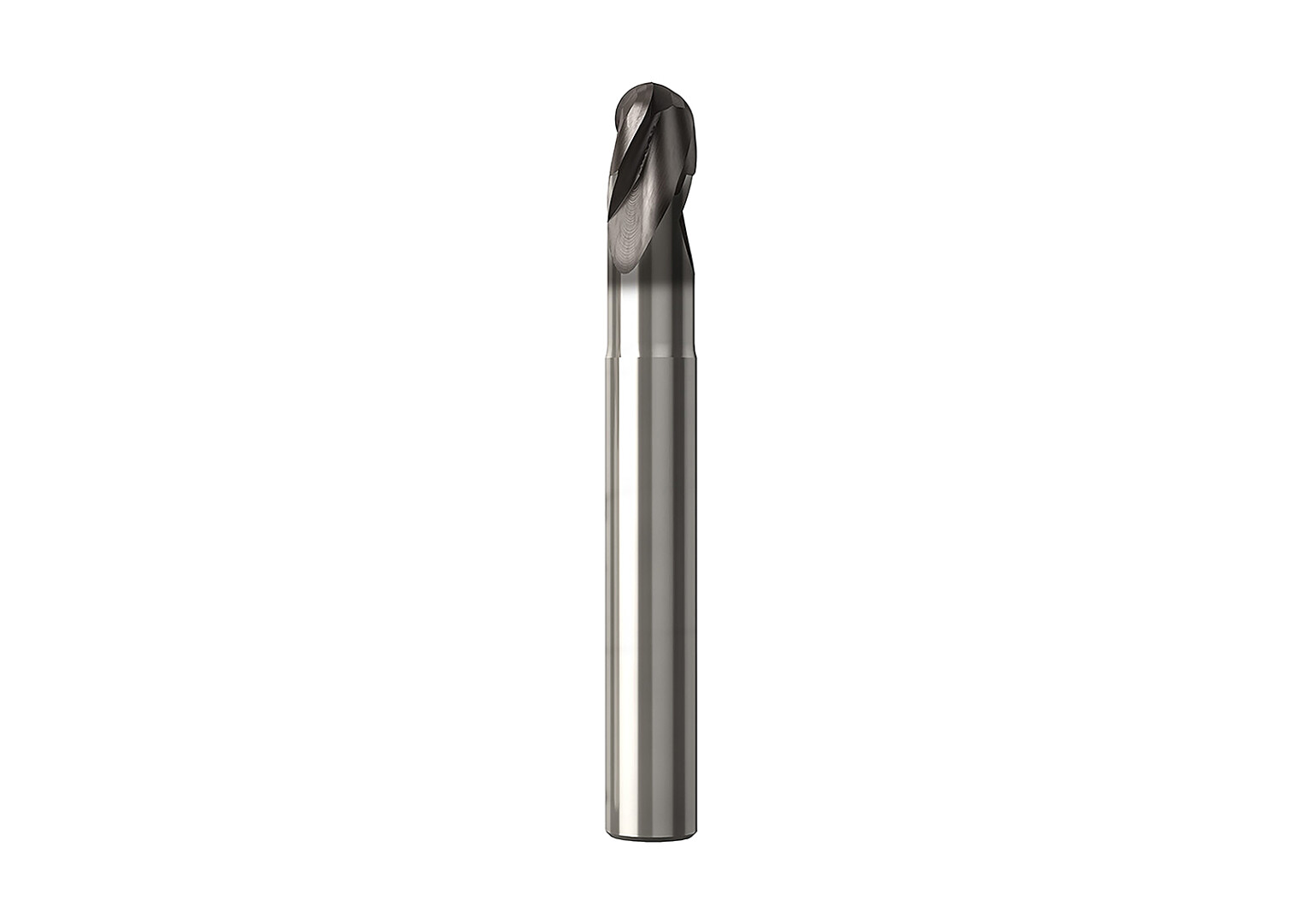

Monolitní fréza Seco JS533160E2B.3Z3-NXT; průměr 16.000 mm, celková délka 122.0 mm.
14 399 Kč 11 900,00 Kč bez DPH
Za nákup tohoto produktu lze získat:144 bodů
Tento produkt lze získat za:14 399 bodů
Dostupnost:Skladem do 1-2 dnů
Bližší informace o dostupnosti po
Registrujte se
KódSECO-02928335VýrobceSECO
Monolitní fréza Seco JS533160E2B.3Z3-NXT; průměr 16.000 mm, celková délka 122.0 mm.
Obráběné materiály: oceli (P); korozivzdorné oceli (M); litiny (K); hliníkové slitiny (N); superslitiny na bázi niklu, titan a jeho slitiny (S); plasty (PC); grafit (GR). SMG: P1, P2, P3, P4, P5, P6, P7, P8, P11, P12, M1, M2, M3, M4, M5, K1, K2, K3, K4, K5, K6, K7, N1, N2, N3, S3, S11, S12, S13, TS1, GR1.
Doplňkové použití: slitiny mědi (N11); superslitiny (S1, S2); plasty (TP1).
Technické parametry

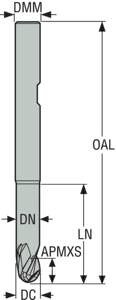

AtributPopisHodnota
APMXSMax. hloubka řezu v bočním směru posuvu16.00 mm
BMCKód materiálu tělesamonolitní karbidové těleso
BarcodeČárový kód produktu00662885313349
Barcode LabelČárový kód na štítku28335029000103
CCCBřity do středu nástroje1
CGTTypová řada nástrojeJS533
COATINGPovlak břitůNXT
CSPTyp přívodu chladivaBez vnitřního chlazení
DCObráběcí průměr16.000 mm
DMMPrůměr stopky / otvoru pro trn16.00 mm
DNPrůměr krčku15.20 mm
FCEDCPočet čelních břitů3
FHAÚhel šroubovice břitů30.0 deg
GAMFRadiální úhel čela10.0 deg
GTINGlob. obch. číslo položky00662885313349
LNDélka krčku70.0 mm
NAÚhel krčku0.0 deg
OALCelková délka122.0 mm
PCEDCPočet obvodových břitů3
PSIRZáběrový úhel nástroje0.0 deg
RERohový rádius8.00 mm
RECONRenovovatelnéYes
RECONAPMNRenovace - min. hloubka řezu13.60 mm
RECONCTXMax. počet cyklů renovace3
RECONDCNRenovace - min. řezný průměr14.40 mm
ShanktypeTyp stopkyWeldon
TCDMMTřída přesnosti průměru stopkyh5
TOPETooling PerformancePlus
WeightČistá hmotnost0.331 kg
Minimální prodejní množství: 1 ks.
Obráběné materiály – podrobný přehled
Vhodné použití
  • P1 – Automatové oceli. Referenční materiál: 11 SMn30.
  • P2 – Nízkolegované feritické obecné konstrukční oceli, C < 0,25%hm. Referenční materiál: S235JRG2.
  • P3 – Feritické a feriticko-perlitické konstrukční oceli, C < 0,25%hm. Referenční materiál: 16 MnCr 5.
  • P4 – Nízkolegované obecné konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: C 45E.
  • P5 – Konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: 42 CrMo 4.
  • P6 – Nízkolegované prokalitelné oceli, C > 0,67%hm. Referenční materiál: C 100S.
  • P7 – Prokalitelné oceli, C > 0,67%hm. Referenční materiál: 100 Cr 6.
  • P8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • P11 – Feritické a martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • P12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • M1 – Automatové austenitické korozivzdorné oceli. Referenční materiál: X 8 CrNiS 18 9.
  • M2 – Nízkolegované austenitické korozivzdorné oceli. Referenční materiál: X 5 CrNi 18 10.
  • M3 – Středně legované austenitické korozivzdorné oceli. Referenční materiál: X 2 CrNiMo 18 14 3.
  • M4 – Vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 22 5 3.
  • M5 – Obtížně obrobitelné vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 25 7 4.
  • K1 – Šedé litiny (GCI). Referenční materiál: EN-GJL-250.
  • K2 – Kompaktní grafitové litiny (CGI). Referenční materiál: EN-GJV-400.
  • K3 – Temperované litiny (MCI). Referenční materiál: EN-GJMB-550-4.
  • K4 – Tvárné litiny (SGI). Referenční materiál: EN-GJS-500-7.
  • K5 – Bainitické tvárné litiny (ADI). Referenční materiál: EN-GJS-1000-5.
  • K6 – Austenitické lamelární litiny. Referenční materiál: EN-GJLA-XNiCuCr15-6-2.
  • K7 – Austenitické tvárné litiny. Referenční materiál: EN-GJSA-XNiMn23-4.
  • N1 – Hliníkové slitiny, Si < 9%. Referenční materiál: AW-7075.
  • N2 – Hliníkové slitiny, 9% < Si < 16%. Referenční materiál: AC-44200, Si = 12%.
  • N3 – Hliníkové slitiny, Si > 16%. Referenční materiál: AlSi17Cu5.
  • S3 – Superslitiny na bázi niklu. Referenční materiál: Inconel 718.
  • S11 – Titan, nízkolegovaný (?). Referenční materiál: Ti.
  • S12 – Titan, středně legovaný (?+ß). Referenční materiál: TiAl6V4.
  • S13 – Titan, vysoce legovaný (převážně ß a ß). Referenční materiál: Ti10V2Fe3Al.
  • TS1 – Termosetní polymery. Referenční materiál: Urea formaldehyde (UF).
  • GR1 – Grafit. Referenční materiál: R 8500.
Doplňkové použití
  • N11 – Slitiny mědi. Referenční materiál: CW614N.
  • S1 – Superslitiny na bázi železa. Referenční materiál: Discalloy.
  • S2 – Superslitiny na bázi kobaltu. Referenční materiál: Stellite 21.
  • TP1 – Termoplastické polymery. Referenční materiál: Polycarbonate (PC).
Doplňkové použití není preferovanou volbou výrobce pro daný materiál.
Vhodnost platí pro uvedené podskupiny SMG. Referenční materiály představují příklady z materiálové databáze výrobce.
Průměr [mm]16,00
Řezná délka vč. odlehčení [mm]70,00
Řezná délka [mm]16,00
Obráběný materiálP - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny, Plasty
Druh stopkyWeldon
Průměr stopky [mm]16,00
Počet zubů3-břitá
PovlakAno
Vnitřní chlazeníNe
Celková délka [mm]122,00
Materiál nástrojeTvrdokov
Typ frézyKopírovací
VýrobceSECO
