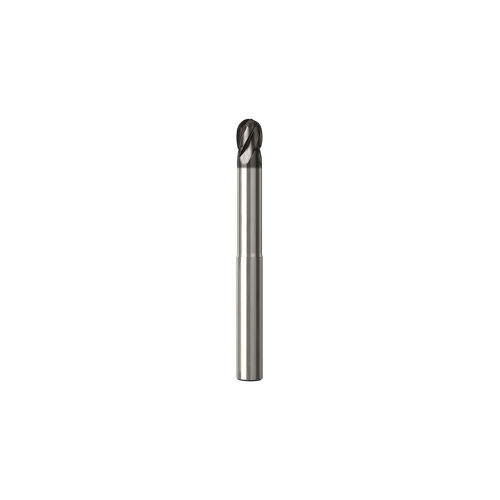

JS534200E3B.0Z4-NXT

JS534200E3B.0Z4-NXT
JS534200E3B.0Z4-NXT

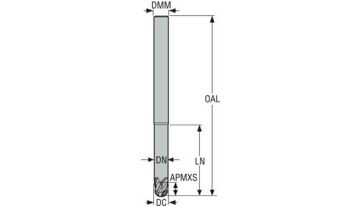

JS534200E3B.0Z4-NXT (1)
JS534200E3B.0Z4-NXT (2)

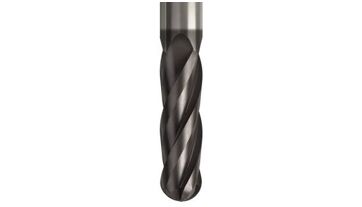

JS534200E3B.0Z4-NXT (3)
SECO
Monolitní fréza Seco JS534200E3B.0Z4-NXT; průměr 20.000 mm, celková délka 150.0 mm.
26 862 Kč 22 200,00 Kč bez DPH
Za nákup tohoto produktu lze získat:269 bodů
Tento produkt lze získat za:26 862 bodů
Dostupnost:Skladem do 1-2 dnů
Bližší informace o dostupnosti po
Registrujte se
KódSECO-02928388VýrobceSECO
Monolitní fréza Seco JS534200E3B.0Z4-NXT; průměr 20.000 mm, celková délka 150.0 mm.
Obráběné materiály: oceli (P); korozivzdorné oceli (M); litiny (K); hliníkové slitiny (N); superslitiny na bázi niklu, titan a jeho slitiny (S); plasty (PC); grafit (GR). SMG: P1, P2, P3, P4, P5, P6, P7, P8, P11, P12, M1, M2, M3, M4, M5, K1, K2, K3, K4, K5, K6, K7, N1, N2, N3, S3, S11, S12, S13, TS1, GR1.
Doplňkové použití: slitiny mědi (N11); superslitiny (S1, S2); plasty (TP1).

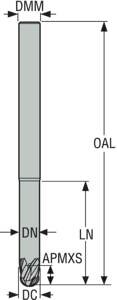

Technické parametry
AtributPopisHodnota
APMXSMax. hloubka řezu v bočním směru posuvu20.00 mm
BMCKód materiálu tělesamonolitní karbidové těleso
BarcodeČárový kód produktu00662885313691
Barcode LabelČárový kód na štítku28388029000109
CCCBřity do středu nástroje1
CGTTypová řada nástrojeJS534
COATINGPovlak břitůNXT
CSPTyp přívodu chladivaBez vnitřního chlazení
DCObráběcí průměr20.000 mm
DMMPrůměr stopky / otvoru pro trn20.00 mm
DNPrůměr krčku19.00 mm
FCEDCPočet čelních břitů4
FHAÚhel šroubovice břitů30.0 deg
GAMFRadiální úhel čela10.0 deg
GTINGlob. obch. číslo položky00662885313691
LNDélka krčku100.0 mm
NAÚhel krčku0.0 deg
OALCelková délka150.0 mm
PCEDCPočet obvodových břitů4
PSIRZáběrový úhel nástroje0.0 deg
RERohový rádius10.00 mm
RECONRenovovatelnéYes
RECONAPMNRenovace - min. hloubka řezu17.00 mm
RECONCTXMax. počet cyklů renovace3
RECONDCNRenovace - min. řezný průměr18.00 mm
ShanktypeTyp stopkyCylindrical
TCDMMTřída přesnosti průměru stopkyh5
TOPETooling PerformancePlus
WeightČistá hmotnost0.586 kg
Minimální prodejní množství: 1 ks.
Obráběné materiály – podrobný přehled
Vhodné použití
  • P1 – Automatové oceli. Referenční materiál: 11 SMn30.
  • P2 – Nízkolegované feritické obecné konstrukční oceli, C < 0,25%hm. Referenční materiál: S235JRG2.
  • P3 – Feritické a feriticko-perlitické konstrukční oceli, C < 0,25%hm. Referenční materiál: 16 MnCr 5.
  • P4 – Nízkolegované obecné konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: C 45E.
  • P5 – Konstrukční oceli, 0,25% < C < 0,67%hm. Referenční materiál: 42 CrMo 4.
  • P6 – Nízkolegované prokalitelné oceli, C > 0,67%hm. Referenční materiál: C 100S.
  • P7 – Prokalitelné oceli, C > 0,67%hm. Referenční materiál: 100 Cr 6.
  • P8 – Nástrojové oceli a rychlořezné oceli (HSS). Referenční materiál: X 40 CrMoV 5 1.
  • P11 – Feritické a martenzitické korozivzdorné oceli. Referenční materiál: X 20 Cr 13.
  • P12 – Martenziticky vystárnuté a precipitačně vytvrzované korozivzdorné oceli. Referenční materiál: X 5 CrNiCuNb 16 4.
  • M1 – Automatové austenitické korozivzdorné oceli. Referenční materiál: X 8 CrNiS 18 9.
  • M2 – Nízkolegované austenitické korozivzdorné oceli. Referenční materiál: X 5 CrNi 18 10.
  • M3 – Středně legované austenitické korozivzdorné oceli. Referenční materiál: X 2 CrNiMo 18 14 3.
  • M4 – Vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 22 5 3.
  • M5 – Obtížně obrobitelné vysoce legované austenitické a duplexní korozivzdorné oceli. Referenční materiál: X 2 CrNiMoN 25 7 4.
  • K1 – Šedé litiny (GCI). Referenční materiál: EN-GJL-250.
  • K2 – Kompaktní grafitové litiny (CGI). Referenční materiál: EN-GJV-400.
  • K3 – Temperované litiny (MCI). Referenční materiál: EN-GJMB-550-4.
  • K4 – Tvárné litiny (SGI). Referenční materiál: EN-GJS-500-7.
  • K5 – Bainitické tvárné litiny (ADI). Referenční materiál: EN-GJS-1000-5.
  • K6 – Austenitické lamelární litiny. Referenční materiál: EN-GJLA-XNiCuCr15-6-2.
  • K7 – Austenitické tvárné litiny. Referenční materiál: EN-GJSA-XNiMn23-4.
  • N1 – Hliníkové slitiny, Si < 9%. Referenční materiál: AW-7075.
  • N2 – Hliníkové slitiny, 9% < Si < 16%. Referenční materiál: AC-44200, Si = 12%.
  • N3 – Hliníkové slitiny, Si > 16%. Referenční materiál: AlSi17Cu5.
  • S3 – Superslitiny na bázi niklu. Referenční materiál: Inconel 718.
  • S11 – Titan, nízkolegovaný (?). Referenční materiál: Ti.
  • S12 – Titan, středně legovaný (?+ß). Referenční materiál: TiAl6V4.
  • S13 – Titan, vysoce legovaný (převážně ß a ß). Referenční materiál: Ti10V2Fe3Al.
  • TS1 – Termosetní polymery. Referenční materiál: Urea formaldehyde (UF).
  • GR1 – Grafit. Referenční materiál: R 8500.
Doplňkové použití
  • N11 – Slitiny mědi. Referenční materiál: CW614N.
  • S1 – Superslitiny na bázi železa. Referenční materiál: Discalloy.
  • S2 – Superslitiny na bázi kobaltu. Referenční materiál: Stellite 21.
  • TP1 – Termoplastické polymery. Referenční materiál: Polycarbonate (PC).
Doplňkové použití není preferovanou volbou výrobce pro daný materiál.
Vhodnost platí pro uvedené podskupiny SMG. Referenční materiály představují příklady z materiálové databáze výrobce.
Průměr [mm]20,00
Řezná délka vč. odlehčení [mm]100,00
Řezná délka [mm]20,00
Obráběný materiálP - Ocel, M - Nerez, K - Litina, N - Neželezný materiál, S - Superslitiny, Plasty
Druh stopkyVálcová
Průměr stopky [mm]20,00
Počet zubů4-břitá
PovlakAno
Vnitřní chlazeníNe
Celková délka [mm]150,00
Materiál nástrojeTvrdokov
Typ frézyKopírovací
VýrobceSECO
