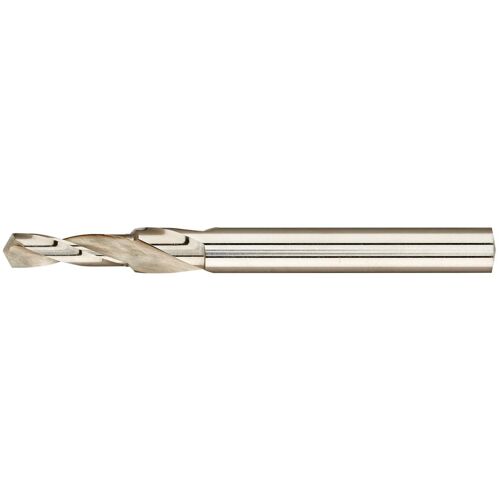

Krátký stupňovitý vrták HSS Otvor na závity 90° M5 FORMAT
Krátký stupňovitý vrták 90° na závitové jádrové otvory. Na závit M5; O vrtáku d1 x O výhrubníku d2 4,2 x 5,5 mm; celková délka l1 66 mm. HSS; bez povlaku.
Za nákup tohoto produktu lze získat:5 bodů
Tento produkt lze získat za:468 bodů
Dostupnost:Skladem externě: expedice do 48h (4 ks)
Bližší informace o dostupnosti po
Krátký stupňovitý vrták 90° na závitové jádrové otvory. Na závit M5; O vrtáku d1 x O výhrubníku d2 4,2 x 5,5 mm; celková délka l1 66 mm. HSS; bez povlaku.
M5na závit
4,2 x 5,5 mmO vrtáku d1 x O výhrubníku d2
66 mmCelková délka l1
28 mmDélka spirály l2
Vlastnosti a provedení
Úhel zahloubení 90°.
Použití
Na závitové jádrové otvory dle DIN 336, část 1 a volné zahloubení 90° dle průchozích otvorů v souladu s DIN EN 20273. Vhodný především k nasazení na CNC strojích, popř. NC obráběcím centru.
Technické údaje
| na závit | M5 |
|---|---|
| O vrtáku d1 x O výhrubníku d2 | 4,2 x 5,5 mm |
| Celková délka l1 | 66 mm |
| Délka spirály l2 | 28 mm |
| Délka vrtacích stupňů l3 | 13,6 mm |
| Povrchová úprava | bez povlaku |
|---|---|
| Úhel hrotu | 118 ° |
| Materiál nástroje | HSS |
| Úhel | 90° |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 25 |
| Ocel < 1000 N/mm2 | 20 |
| Ocel < 1400 N/mm2 | 16 |
| Nerezové oceli – feritické / martenzitické | 8 |
| Nerezové oceli – austenitické | 6 |
| Nerezové oceli – duplexní | 5 |
| Litina GG/GTS | 20 |
| Litina GGG | 16 |
| Hliník < 8 % Si | 40 |
| Měď a slitiny mědi | 60 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | na závit |
|---|---|
| BO-E-11030030 | M3 |
| BO-E-11030040 | M4 |
| BO-E-11030060 | M6 |
| BO-E-11030080 | M8 |
| Výrobce | FORMAT |
