Krátký stupňovitý vrták HSS TiN Otvor na závity 90° M10 GÜHRING 9002500110000
Krátký stupňovitý vrták 90° na závitové jádrové otvory. Na závit M10; O vrtáku d1 x O výhrubníku d2 8,5 x 11 mm; celková délka l1 95 mm. HSS; TiN.
Za nákup tohoto produktu lze získat:19 bodů
Tento produkt lze získat za:1 919 bodů
Dostupnost:Skladem externě: expedice do 48h (3 ks)
Bližší informace o dostupnosti po
Krátký stupňovitý vrták 90° na závitové jádrové otvory. Na závit M10; O vrtáku d1 x O výhrubníku d2 8,5 x 11 mm; celková délka l1 95 mm. HSS; TiN.
M10na závit
8,5 x 11 mmO vrtáku d1 x O výhrubníku d2
95 mmCelková délka l1
47 mmDélka spirály l2
Vlastnosti a provedení
Úhel zahloubení 90°.
Použití
Na závitové jádrové otvory dle DIN 336, část 1 a volné zahloubení 90° dle průchozích otvorů v souladu s DIN EN 20273. Vhodný především k nasazení na CNC strojích, popř. NC obráběcím centru.

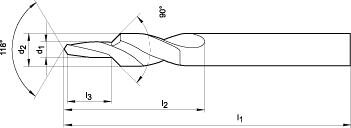

Technické údaje
| na závit | M10 |
|---|---|
| O vrtáku d1 x O výhrubníku d2 | 8,5 x 11 mm |
| Celková délka l1 | 95 mm |
| Délka spirály l2 | 47 mm |
| Délka vrtacích stupňů l3 | 25,5 mm |
| Povrchová úprava | TiN |
|---|---|
| Úhel hrotu | 118 ° |
| Materiál nástroje | HSS |
| Úhel | 90° |
Materiály a řezné rychlosti
| Materiál obrobku | Řezná rychlost v_c (m/min) |
|---|---|
| Ocel < 700 N/mm2 | 30 |
| Ocel < 1000 N/mm2 | 24 |
| Ocel < 1400 N/mm2 | 19 |
| Nerezové oceli – feritické / martenzitické | 10 |
| Nerezové oceli – austenitické | 8 |
| Nerezové oceli – duplexní | 6 |
| Litina GG/GTS | 33 |
| Litina GGG | 26 |
| Hliník < 8 % Si | 50 |
| Hliník > 8 % Si | 50 |
Řezné rychlosti a posuvy jsou směrné hodnoty pro stabilní obráběcí podmínky, upnutí s nízkými vibracemi a vhodné chlazení.
Nejbližší varianty řady
| Obj. kód | na závit |
|---|---|
| BO-E-11040050 | M5 |
| BO-E-11040060 | M6 |
| BO-E-11040080 | M8 |
| BO-E-11040120 | M12 |
| Výrobce | GÜHRING |
